J94W卡套角式针型阀-卡套角式截止阀-卡套角式仪表阀
更新：2023/12/13 14:53:12 点击：
- 品牌： 上海工开阀门
- 型号： J94W
产品介绍
J94W卡套角式针型阀又名卡套角式截止阀、卡套角式仪表阀，安装拆卸方便、连接紧固，是仪表测量管路系统中作开启或切断管路作用。。
卡套角式针型阀的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，并能消除焊接不慎带来的弊端。角式针型阀因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为很好的连接件。适用于油、气、水等管路连接。
J94W卡套角式针型阀性能规范
| 工作压力 | ≤6000PSI |
| 使用温度 | -29℃～+200℃ |
| 规格尺寸 | ￠6～￠25 |
| 连接形式 | 接管对焊连接、卡套式 |
| 结构特征 | 直角式、锥面密封,活动阀瓣 |
| 适用介质 | 水、油、气等腐蚀性与非腐蚀性介质 |
| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 连接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 卡套 Ferrule & Ferrule Set | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |

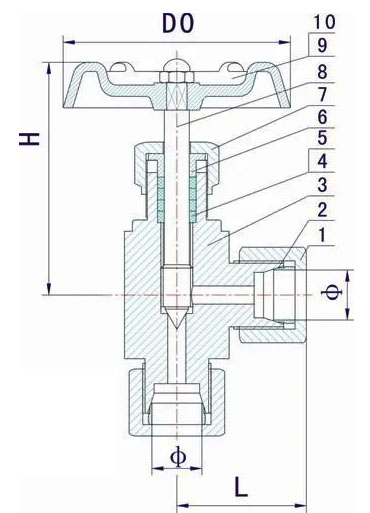

J94W卡套角式针型阀外形结构尺寸
| 型号 | ø | L | H | D0 |
| J94W/H | ø8 | 38 | 92 | ø70 |
| ø10 | 38 | 92 | ø70 | |
| ø12 | 39 | 92 | ø70 | |
| ø14 | 40 | 94 | ø70 | |
| ø18 | 42 | 100 | ø80 |
