ZJY46H组合式减压阀水电站用-铸钢不锈钢组合式活塞减压阀

更新:2024/1/16 13:14:15      点击:
  • 品牌:   上海工开阀门
  • 型号:   ZJY46H
  • 在线订购
产品介绍

  ZJY46H组合式减压阀一种水电站专用压力控制阀,有减压稳压的功能效果。ZJY46H组合式减压阀阀体材质碳钢/不锈钢,阀芯材质不锈钢,适用于温度≤80℃的水及非腐蚀性液体(汽油、煤油)和气体等需要降低到一定范围的设备和管路系统上。

组合式减压阀的特点:
   1、减压效果可靠。出口压力不受进口压力及流量变化的影响,既可减动压,又可减静压。
   2、调压操作方便。只需调节先导阀的调节螺钉,就能获得精确、稳定的出口压力。
   3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小,流量大,且体积小,重量轻。

组合式减压阀工作原理

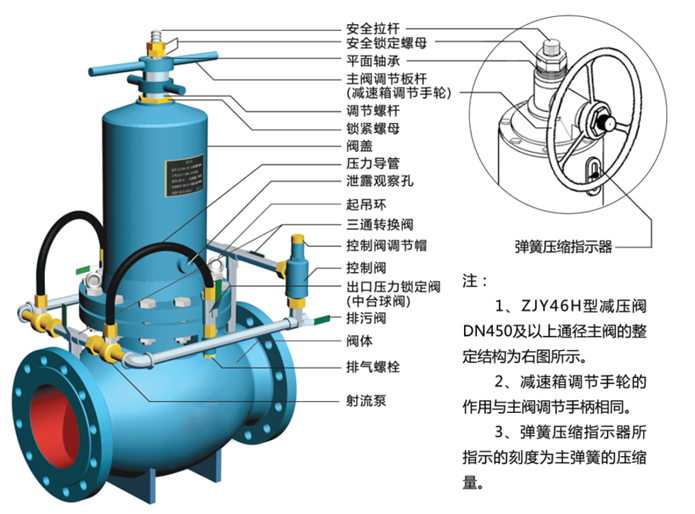

   ZJY46H组合式减压阀由主阀、控制导阀、过滤器、针阀、球阀及旁通管道节流部位等组成。通过调节将进口压力降低至某一需要的出口压力值。当进口力或流量发生变化时,靠介质本身的 可自动保持出口压力在一定的范围内。
当调节弹簧处于自由状态时,主阀和导阀呈关闭状态。拧动调节螺钉,由介质推开导阀,同时进入主阀橡胶薄膜腔室与调节弹簧的压力保持平衡,进入主阀橡胶薄膜腔室,使橡胶膜片向上,主阀打开,介质流向出口(此时截止阀打开,保持腔室一定的压力),出口介质再反馈至橡胶薄膜上方腔室和导阀下方腔室。当出口压力时,导阀的膜片上移,导阀开度减少,使腔室的介质压力下降,同时腔室压力下降,主阀橡胶薄膜下移,主阀的开度减小,出口压力下降,达到新的平衡;反之亦然。

ZJY46H组合式减压阀性能规范

零件名称 材料
阀体、阀盖 铸钢、不锈钢
阀杆、活塞、阀瓣 不锈钢
阀座
过滤器、球阀、针阀、导阀
弹簧 硅锰钢
密封垫 丁腈橡胶

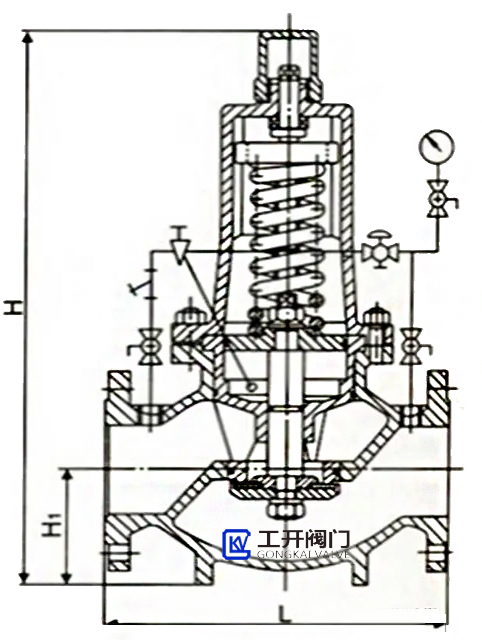

ZJY46H组合式减压阀外形结构示意图及结构尺寸

ZJY46H组合式减压阀结构示意图ZJY46H组合式减压阀结构尺寸
公称通径DN(mm) 尺寸(mm)
L H1 H
50 250 95 540
65 290 100 560
80 310 105 580
100 350 125 650
125 400 140 685
150 480 160 915
200 600 190 1015
250 730 220 1220
300 850 250 1250
400 1100 320 1275

组合式减压阀的安装注意事项:
1、组合式减压阀前应安装过滤器,以防介质中的杂物进入减压阀,影响其性能。
2、装组合式减压阀之前必须对管路系统进行冲洗清理。以防焊渣,氧化皮等脏物流入阀内,影响阀门正常工作。
3、应安装在便于操作和维修的地方,并且必须直立安装在水平管道上,应注意使管路中介质的流向与阀体上箭头所示方向一致,切勿反装。
4、 减压阀在安装使用时,应先把旁通管路上的截止阀打开,排除管路中的冷凝水和汽水混合物,以防减压阀开启时产生水击现象损坏减压阀,当无异常现象后,按顺时针方向缓慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准),调整好后,将锁紧螺母背紧,拧上防护罩。
5、 减压阀前应安装过滤器,以防止介质中的杂质进入减压阀,影响其性能。
6、 安装的减压阀前后应有一段直管,阀前直管长度约为600毫米,阀后直管长度约为1000毫米。
7、 减压阀进口还要装汽水分离器和疏水阀,减压阀出口也要装疏水阀。
