J49H-320压力表法兰针型阀-J49W压力计针型阀
更新：2023/12/13 10:10:30 点击：
- 品牌： 上海工开阀门
- 型号： J49H-320R
产品介绍
J49H-320压力表法兰针型阀是针型阀与压力表配合使用，一端用焊纹连接（压力表），另一端则用法兰连接，用于小流量，较高压力的气体或者液体介质的针型仪表阀。J49H压力表针型阀广泛用于石油、气体、蒸汽水氮氢混合等介质管路上，作测试压力的启闭装置，它具有连接牢固，密封性能良好，并有排污性能等特点。J49H压力表针型阀工作原理技术性能和J29型压力计针型阀相同，结构基本相同。
J49H压力表法兰针型阀主要性能规范
| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 法兰 Flang | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 管接头Pipe connection | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 垫片Gasket | 紫铜(Red copper) PTFE RTFE |
| 4 | 螺纹套Wrap | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 8 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 手轮Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 13 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |

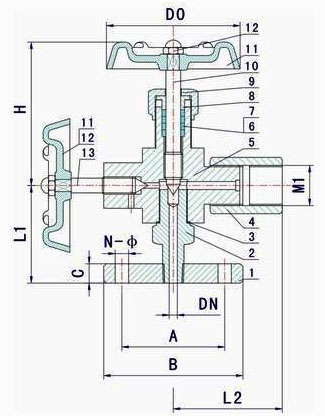

J49H压力表法兰针型阀外形结构尺寸
| 规 格 | M1 | A | B | C | N-φ | L1 | L2 | H | Do | 重量(Kg) |
| DN6 | M20×1.5 | 42 | 70 | 16 | 3-φ16 | 62 | 60 | 86 | 63 | 1.2 |
| DN10 | M20×1.5 | 42 | 70 | 16 | 3-φ16 | 62 | 60 | 86 | 63 | 1.2 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
