不锈钢放料球阀FQ41F，反应釜放料球阀，变径放料阀，一体式放料球阀，是用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底部，消除工艺介质通常在容器出口的残留现象。
   FQ41F不锈钢放料球阀两端法兰大小不等，一端为标准法兰，一端为与反应釜底放料孔配套的法兰，阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，其启闭件球体与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性。
   FQ41F不锈钢放料球阀主要用于精细化工、制药、化工行业反应锅上，也可用在细软颗粒介质输送，采用PPL密封材料，更具耐磨，是牙膏行业真空制膏锅放料的最理想产品。

FQ41F不锈钢放料球阀性能规范

不锈钢放料球阀-反应釜放料球阀-FQ41F

公称通径	DN25～DN200
公称压力	1.6MPa～2.5MPa～4.0MPa
适用温度	-29ºC～+180ºC
阀体材质	不锈钢CF8、CF8M、CF3、CF3M
适用介质	水、液体、颗粒状颗粒等

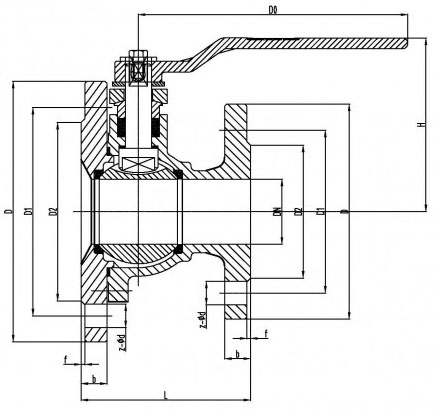

FQ41F不锈钢放料球阀外形结构尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	主要尺寸(mm)									参考重量 (kg)
		L	D	D1	D2	Z-φd	f	b	D0	H
1.0	25/50	125	115/140	85/110	65/90	4-14/4-14	3/3	17/17	180	105	6
	32/65	135	140/160	100/130	78-110	4-18/4-14	3/3	19/17	180	120	7.5
	40/65	150	150/160	110/130	85/110	4-18/4-14	3/3	19/17	225	140	10
	40/80	150	150/190	110/150	85/125	4-18/4-14	3/3	19/19	225	140	10
	50/80	165	165/190	125/170	100/145	4-18/4-18	3/3	21/19	225	150	16
	50/100	165	165/210	125/170	100/145	4-18/4-18	3/3	21/19	225	150	16
	65/100	180	185/210	145/170	120/145	4-18/4-18	3/3	21/19	360	160	20.5
	65/125	180	185/240	145/200	120/175	4-18/4-18	3/4	21/20	360	160	20.5
	80/125	240	200/240	160/200	135/175	8-18/8-18	3/4	21/20	420	215	31
	80/125	240	200/265	160/225	135/200	8-18/8-18	3/4	21/22	420	215	31
	100/150	260	220/265	180/225	155/200	8-18/8-18	3/4	23/22	420	240	43
	100/200	260	220/320	180/280	155/255	8-18/8-18	3/4	23/24	420	240	43

声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
