YZ11X支管减压阀-不锈钢支管减压阀-铜支管减压阀-铜减压阀-自来水减压阀
更新：2022/12/2 10:46:39 点击：
- 品牌： 上海工开阀门
- 型号： YZ11X
产品介绍
YZ11X支管减压阀一般是指小口径的DN15和DN20的减压阀，多用于高层楼宇供水每层入户的支管上，起减压稳压的作用。
支管减压阀采用直接作用隔膜式结构,内部结构非常简单，无卡阻，性能可靠，经久耐用。

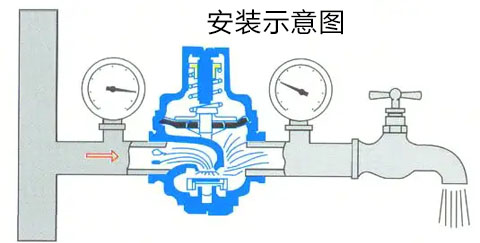

YZ11X支管减压阀工作原理：
支管式减压阀原理是利用阀体中浮动活塞的水压比控制,进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压(水流动时)又减静压(流量为0时)；特别是在减压的同时不影响水流量。 水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。
YZ11X支管减压阀主要性能规范
| 公称通径 | DN15~50(mm) |
| 适用介质 | 自来水 |
| 压力范围 | 0~1兆帕 |
| 适用温度 | 1~120(℃) |
| 主体材料 | 铜、不锈钢 |
| DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
| Cv | 1 | 2 | 3 | 5 | 8 | 14 |
YZ11X支管减压阀外形结构尺寸
| DN | G | L | H | H | |
| P2*≤0.55MPa | P2*≤0.8MPa | ||||
| 15(1/2") | G1/2" | 65 | 75 | 90 | 35 |
| 20(3/4") | G3-4" | 75 | 85 | 100 | 35 |
| 25(1") | G1" | 90 | 3 | 115 | 46 |
| 32(1-1/4") | G1-1/4" | 105 | 130 | 150 | 55 |
| 40(1-1/2") | G1-1/2" | 120 | 155 | 175 | 65 |
| 50(2") | G2" | 140 | 175 | 195 | 75 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
