Y42X减压稳压阀-Y42X减压阀-水用减压阀-可调式减压阀-法兰弹簧活塞式减压阀

更新:2022/12/2 9:07:42      点击:
  • 品牌:   上海工开阀门
  • 型号:   Y42X
  • 在线订购
产品介绍

   Y42X减压稳压阀主要由阀座、主阀盘、活塞、弹簧等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。
   Y42X减压阀使用在城市建筑、高层建筑的冷热供水系统中。也可在通常的冷热水管网中,起减压稳压作用。

 Y42X减压稳压阀工作原理:
   Y42X是一种以活塞代替膜片的压力调节阀。寿命比膜片式提高三倍以上。 该阀门属于可调节型减压阀,发后的压力可根据需要调节,投入使用后阀后压力始终减至并稳定在设定值,不因阀前压力、流量的波动而改变。

Y42X减压稳压阀主要性能规范

公称压力(Mpa) 1.0 1.6 2.5
壳体试验压力(Mpa)* 1.5 2.4 3.75
密封试验压力(Mpa) 1.0 1.6 2.5
最高进口压力(Mpa) 1.0 1.6 2.5
出口压力范围(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃

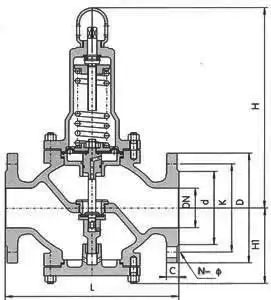

Y42X减压稳压阀外形结构尺寸

Y42X减压稳压阀结构尺寸
公称通径DN 外 形 尺 寸
L H Hl
15 160 265 100
20 160 265 100
25 180 285 110
32 200 285 110
40 220 320 120
50 250 320 120
65 280 335 140
80 310 425 165
100 350 445 185
125 400 590 225
150 450 625 260
200 500 680 280
250 650 855 335
300 800 935 385
350 850 1015 430
400 900 1095 455
450 900 1165 500
500 950 1205 525

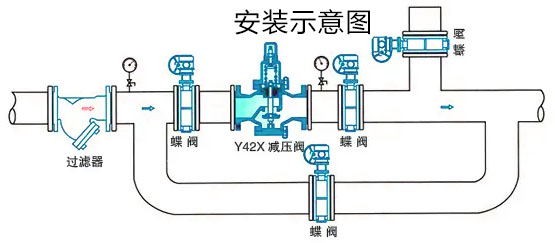

Y42X减压稳压阀安装示意图
