上装闸式金属硬密封蝶阀,型号UAD343H,是在多层次三偏心金属硬密封蝶阀的基础上,应用户需要开发的又一款新产品。除了具备多层次三偏心金属硬密封蝶阀的全部优良性能外,还能双向承压,该阀门一个最大的优点是可以实现在现场维修。随阀体材质的选用,使用温度可从-29℃~550℃,由于其良好的流量既可以关闭截断介质,也可以任意调节介质的流量。
UAD343H上装式金属硬密封蝶阀主要由阀体、阀盖、蝶板、阀轴、阀体密封圈、蝶板密封圈、轴套、底盖、驱动装置等组成。
UAD343H上装式金属硬密封蝶阀特点:
1、上装闸式结构解决了传统偏心蝶阀不能在现场维修的问题。按照 原过去多层次三偏心蝶阀,当密封圈受损伤时,需要运回生产厂 家维修或记一台蝶阀报废。上装闸式蝶阀无须从管线上拆下,只 需花极少的时间打开阀盖便能连同阀杆和蝶板一起从阀体内腔中 取出进行修复或更换密封圈,接着盖上阀盖密封上口,即可实现阀门在维修期间可以不影响管道系统的正常运行,使维修阀门造 成的效益损失降低到最小程度;
2、具备多层次三偏心金属硬密封蝶阀的全部优良性能;
3、
可靠的密封功能,可达气密封无泄露;
4、蝶板流线型设计,具有强度高,过流面积大,流阻小,节省能源;
UAD343H上装式金属硬密封蝶阀性能规范
公称压力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
强度试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.8 |
密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
气密封试验压力(MPa) | 0.6 | |||
适用温度 | 碳钢: -29℃~80℃ ;铬镍钛钢(R、P):≤ 200℃ ; 铬钼钢(Ⅰ):≤ 550℃ 。 | |||
适用介质 | 碳钢:水、空气、天然气、油品等非腐蚀性或弱腐蚀性介质; 铬镍钛钢(R、P):硝酸类或醋酸类等腐蚀性介质; 铬钼钢(Ⅰ):高温石油等介质。 | |||
驱动方式 | 蜗轮传动、电动、气动、液动、管网 | |||
执行标准 |
1. 阀门设计、制造按照:GB/T12238-1989《通用阀门 法兰和对夹连接蝶阀》、
JB/T8527-1997《金属密封蝶阀》; 2 . 阀门压力试验按照:GB/T13927-1992《通用阀门 压力试验》、 JB/T9092-1999《阀门的检验与试验》; 3. 阀门结构长度按照:GB/T12221-2005《金属阀门 结构长度》; 4. 法兰连接尺寸按照:GB/T9113.1-2000《平面、凸面整体钢制管法兰》。 |
零件名称 | 材料名称 |
阀体、阀盖、蝶板 | WCB、铬镍钛钢、铬钼钢 |
阀座密封圈 | 不锈钢、6号 |
阀 轴 | 13Cr、铬镍钛钢、铬钼钢 |
蝶板密封圈 | 铬镍钛钢、铬钼钢 |
填 料 | 柔性石墨 |
轴 套 | 复合套 |
填料压盖 | WCB、、铬镍钛钢、铬钼钢 |
支 架 | WCB、碳素结构钢 |

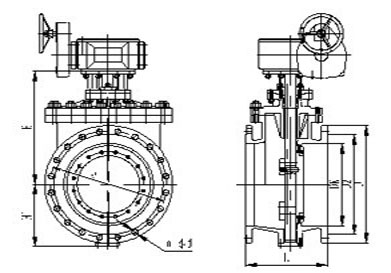

UAD343H上装式金属硬密封蝶阀外形结构尺寸
