不锈钢氨用截止阀J41B-25P-法兰式氨气截止阀-明杆氨用截止阀
更新：2023/3/3 11:01:17 点击：
- 品牌： 上海工开阀门
- 型号： J41B-25P
产品介绍
J41B明杆氨用截止阀，不锈钢氨用截止阀，J41B-25P，法兰式氨气截止阀，明杆氨用截止阀，氨气截止阀，J41B明杆氨用截止阀采用成形聚四氟乙烯/柔性石墨作为动密封填料，由填料压盖提供初始密封，当发生磨损引起的动密封泄漏时，可用填料压盖螺母进行调整，适用于大多数高中压非腐蚀性流体输送场合。
J41B明杆氨用截止阀适于温度-40~+150℃的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
氨用截止阀特点：
1、采用 PTFE（F）或 巴氏合金 （B）制品作密封面,填料为复合软成形填料（PTFE+丁晴橡胶+弹簧），上密封也为软材质，密封性能较好。
2
、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用 ，并可带压更换 复合软成形填料 。
3、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。
J41B明杆氨用截止阀主要性能规范
| 零件名称 | 阀体、阀盖 | 密封圈 | 填料 | 填料压盖 | 阀杆 | 垫片 |
| J41B-25C | 铸钢 | 巴氏合金 | 聚四氟乙烯 | 碳钢 | 聚四氟乙烯 | |
| J41B-25Z | 灰铸铁 | |||||
| J41B-25P | 不锈钢 | 不锈钢 | ||||
| J41F-25Z | 灰铸铁 | 碳钢 | ||||
| 公称压力PN（MPA） | 试验压力PS（MPa） | 适用介质 | 适用温度（℃） | |
| 2.5 | 3.8 | 氨气、氨液等NH3 | 巴氏合金-40℃+150℃ | 四氟-40℃+200℃ |

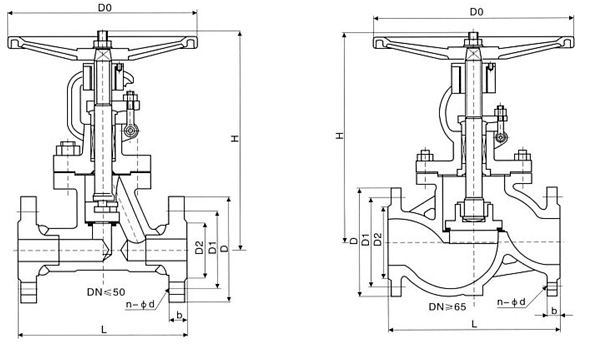

J41B明杆氨用截止阀结构尺寸
| DN | L | H | D | D1 | D2 | b | F | Z-d |
| 25 | 160 | 285 | 115 | 85 | 65 | 16 | 2 | 4-#14 |
| 32 | 180 | 300 | 135 | 100 | 78 | 18 | 2 | 4-#18 |
| 40 | 200 | 320 | 145 | 110 | 85 | 18 | 2 | 4-#18 |
| 50 | 230 | 380 | 160 | 125 | 100 | 20 | 3 | 4-#18 |
| 65 | 290 | 420 | 180 | 145 | 120 | 22 | 3 | 8-#18 |
| 80 | 310 | 450 | 195 | 160 | 135 | 22 | 3 | 8-#18 |
| 100 | 350 | 520 | 230 | 190 | 160 | 24 | 3 | 8-#23 |
| 125 | 400 | 558 | 270 | 220 | 188 | 28 | 3 | 8-#25 |
| 150 | 480 | 750 | 300 | 250 | 218 | 30 | 3 | 8-#25 |
| 200 | 600 | 950 | 360 | 310 | 278 | 34 | 3 | 12-#25 |
| 250 | 650 | 1050 | 425 | 370 | 332 | 36 | 3 | 12-#30 |
| 300 | 750 | 1120 | 485 | 430 | 390 | 40 | 3 | 16-#30 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
