BZ643TC摇摆式陶瓷进料阀-陶瓷摆动阀-气动陶瓷旋转阀

更新:2023/11/13 11:09:19      点击:
  • 品牌:   上海工开阀门
  • 型号:   BZ643TC
  • 在线订购
产品介绍

   BZ643TC摆动式陶瓷进料阀,也叫气动陶瓷摆动阀气动陶瓷旋转阀,其旋转圆盘阀采用结构陶瓷作密封副(闸板及阀座均为耐磨结构陶瓷),耐冲刷,耐磨性好。大阀腔设计,旋转式闸板密封结构,启闭过程中闸板自旋,启闭灵活。并有抛光自洁功能,阀门关闭时单向密封。
   气动陶瓷旋转阀适用于干灰、粉煤、渣浆、颗粒物料等介质的输送,常用于气力输送系统中作进料,出料以及排气平衡,无积灰,无卡涩,维护简单。 气动陶瓷摆动阀工作原理:可以替代圆顶阀翻转阀吊中阀双闸板阀门用作仓泵的进料阀,也可用于矿山、化工等各类有磨损的干灰、水渣等介质的管道上作启闭之用。使用公称压力1.0MPA,适用温度小于等于200℃,气源压力0.6-0.8MPA。关闭后任何方向全部密封。阀体中间采用WCB铸钢件及无缝钢管焊接。密封面采用硬密封件。旋转进料阀料口全流通无阻挡物有吹堵装置,耐磨性能,密封性能好,气动负荷小卡灰及结灰现象少。摆动式陶瓷进料阀BZ643TC-10C采用高档曾韧结构陶瓷密封,机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。
  BZ643TC摆动式陶瓷进料阀特点:
1、料口全流通无阻挡物,卡灰、积灰现象少。
2、耐磨性好,使用寿命长。
3、阀门安装使用时有方向要求,介质流向应与阀门上的标志一致。
4、结构紧凑、安装方便。

BZ643TC摆动式陶瓷进料阀性能规范

BZ643TC摆动式陶瓷进料阀
序号
No
名称 Name 材料Matorlal 序号No 名称 Name 材料Matorlal
1 底板Undontort WCB 7 填料 Prodbng 活性石圈Produt
2 阀杆Stem WCB 8 填料压板Gland WCB
3 阀板Watet Motor WCB+工程陶瓷
Inghtrng cioronht

9 螺母Nut 2H
4 底座Stact 工程陶瓷 10 双头螺柱Doutlr end stud B7
5 阀杆Stam 2Cr13 11 支架Bracked WCB
6 封闭Stad Cornor WCB 12 气动装置
Proumodo Aodutor

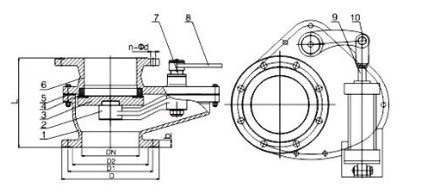

BZ643TC摆动式陶瓷进料阀外形结构尺寸

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
