ZBSF不锈钢电磁阀-不锈钢法兰电磁阀-不锈钢水用电磁阀-全不锈钢电磁阀
更新：2022/12/28 9:29:22 点击：
- 品牌： 上海工开阀门
- 型号： ZBSF
产品介绍
ZBSF不锈钢电磁阀是接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。
ZBSF不锈钢电磁阀种类结构有：直动式、分步式、先导式、活塞式、膜片式等。主要用于腐蚀性液体、超净液体和食用液体介质等液体介质的控制。适用于腐蚀气体、超净气体等气体介质的控制。 ZBSF电磁阀说明书
ZBSF不锈钢电磁阀工作原理：
ZBSF不锈钢电磁阀的电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
ZBSF不锈钢电磁阀主要性能规范
| 工作介质 |
腐蚀液体、超净液体、食用液体 ZBSF-1：气体用 ZBSF-1Y：液体用 ZBSF-2：气体用 ZBSF-2Y：液体用 |
||||||
| 介质温度℃ | ZBSF-1(1Y)≤60℃ ZBSF-2(2Y)≤200℃ | ||||||
| 工作压力 MPa | 1.6 | ||||||
| 工作压差 MPa | 0～1.6 | ||||||
| 电源电压 | AC220V其余规格可作特殊订货 | ||||||
| 使用寿命 | 按JB/T7352-94规定 | ||||||
| 额定流量系数 KV | |||||||
| 泄漏量 ml/min | 按JB/T7352-94·F规定 | ||||||
| 公称通径 mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 功 耗 | 40 | 50 | |||||

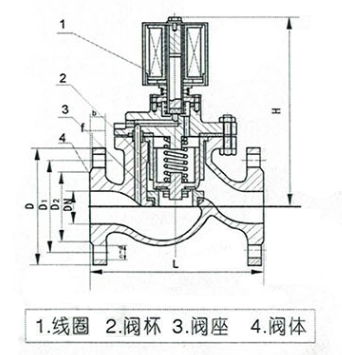

ZBSF不锈钢电磁阀外形结构尺寸
| DN | L | H | D | D1 | D2 | b | f | n-d |
| 10 | 115 | 153 | 90 | 60 | 41 | 14 | 3 | 4-φ14 |
| 15 | 115 | 153 | 95 | 65 | 46 | 14 | 3 | 4-φ14 |
| 20 | 115 | 153 | 105 | 75 | 56 | 16 | 3 | 4-φ14 |
| 25 | 125 | 153 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
| 32 | 150 | 176 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
| 40 | 165 | 176 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
| 50 | 190 | 192 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
