不锈钢对夹式球阀Q71F-意式薄型球阀304/316/321
更新：2023/11/24 9:33:03 点击：
- 品牌： 上海工开阀门
- 型号： Q71F-16P
产品介绍
不锈钢对夹式球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，薄型不锈钢球阀，球芯通道形状有矩形、V形及O形。
对夹式球阀Q71F适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
与普通球阀相比，超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点 。
Q71F不锈钢对夹式球阀主要性能规范
| 序号NO | 零件名称 | 材质 |
| 1 | 阀体 | 不锈钢CF8M/CF8 |
| 2 | 球芯 | 不锈钢316/304 |
| 3 | 密封垫 | 聚四氟乙烯PTFE |
| 4 | 阀杆 | 不锈钢316/304 |
| 5 | 填料 | 聚四氟乙烯PTFE |
| 6 | 定位锁 | 不锈钢304 |
| 7 | 手柄 | 不锈钢304 |
| 8 | 阀杆螺母 | 不锈钢304 |
| 9 | 填料压盖 | 不锈钢304 |
| 10 | 手柄套 | 塑料 |
| 11 | 密封瓶帽 | 不锈钢316/304 |
| 12 | 垫圈 | 聚四氟乙烯PTFE |

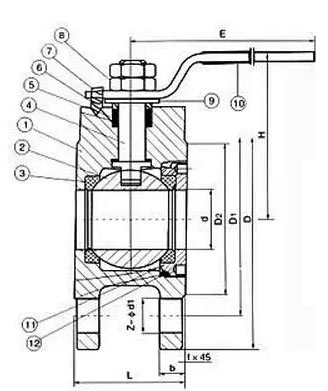

Q71F不锈钢对夹式球阀主要外形及连接尺寸
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" |
| d | 15 | 20 | 25 | 29 | 38 | 62 | 76 | 92 | 110 | 145 | 195 | |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
