根据截止阀密封副的材料不同，截止阀可使用金属密封和非金属密封。使用金属密封及非金属陶瓷密封时，不但需要密封比压高，而且需要四周均匀，以达到所需的密封性。根据以上要求，密封副的结构设计有多种，其密封原理及密封力计算也不尽相同。

本篇我们介绍四种密封原理之三：球面密封

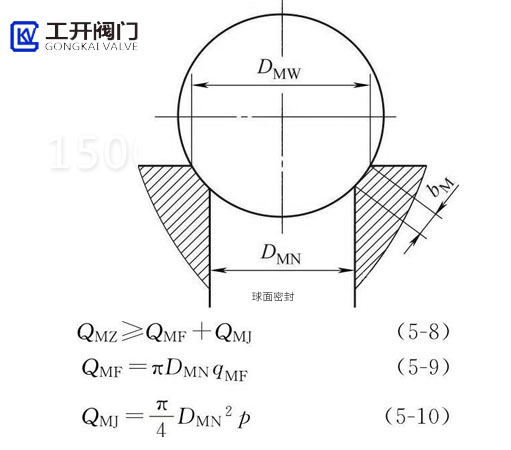

  球面密封是把阀瓣做成球形，阀座做成锥形。阀瓣的球体在阀杆的孔内能自由转动。因此阀瓣能在阀座上做一定范围的转动而进行调整。由于两密封面的接触几乎成一线，即线密封，故密封应力很高，更容易实现密封。阀瓣球体还可以使用硬质合金或陶瓷材料，硬度达到40～60HRC，而且能耐很高的温度，因此可以应用于高温截止阀。缺点是密封面线型接触容易受冲蚀而损坏，所以阀座应选择耐冲蚀材料。球面密封的截止阀可适用于介质中带有微小固体颗粒的气体或液体。其密封原理是当介质从阀瓣下方流入时，所施加的密封力必须等于或略大于密封面上所产生的必需比压和介质上的作用力之和。见下图。

式中 QMZ——施加于密封面上的总作用力，N；

　　QMF——密封面上的密封力，N；

　　QMJ——密封面上的介质作用力，N；

　　DMN——密封面内径，mm；

　　qMF——密封面必需比压，MPa；

　　p——计算压力，通常取公称压力，MPa。

当介质从阀瓣上方流入时，所施加的密封力必须等于或略大于密封面上所产生的必需比压和介质向下的作用力之差。
