V型球阀是在半球体阀芯一侧开有V形口，通过调节阀芯开度，改变介质流通的截面积，用于调节流量的阀门。也可以用于开关控制，实现管路的开启或关闭。其具有自清洗作用，在小开度范围内可实现微小流量的调节，可调比大，适用于含纤维、细颗粒、料浆类介质。V型球阀一般用代号VQ来表示。

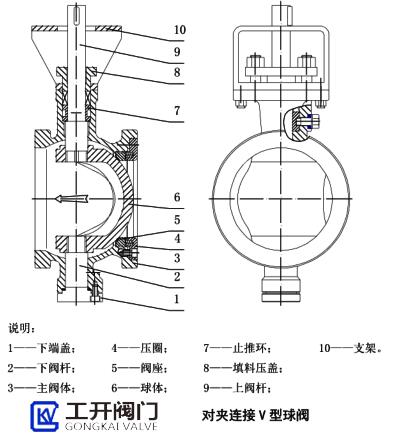

V型球阀的连接方式有法兰连接和对夹连接两种方式，对于全球形阀芯，双阀座密封结构的还有螺纹连接和承插焊、对焊等连接方式。

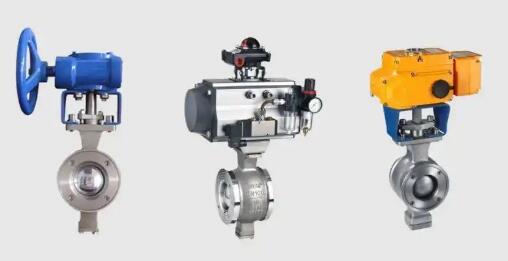

V型球阀的驱动方式有手柄式，蜗轮传动，气动，电动，液动，电液联动等驱动方式。

V型球阀设计标准JB/T 13517
V型球阀结构特点总结如下:
   一、流体阻力小， 流量系数大，可调比高。 可达:100:1, 比直通单座调节阀、双座调节阀、套简调节阀的可调比30.1大得多 。其流量特性为近似等百分比。
   二、 密封可靠。金属硬密封结构的泄漏等级为GB/T4213《气动调节阀》的IV级。软密封结构的泄漏等级为GB/T4213的V级或MI级。硬密封结构时，球芯密封面可以采用电镀硬铬、堆焊钴基硬质合金、喷徐碳化钨耐磨涂层等工艺，提高阀芯密封使用寿命。

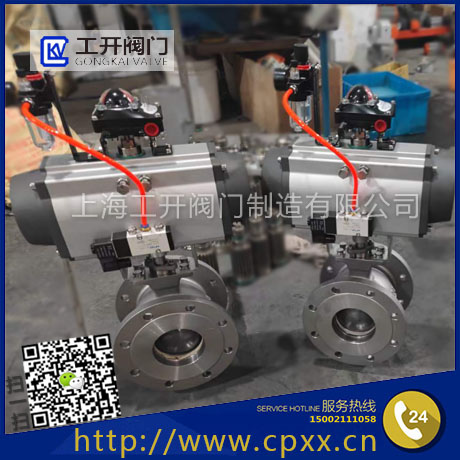

   三、开闭迅速。V型球阀属于角行程阀门，从全开到全关阀芯转角90°，配装AT活塞式气动执行器可用于快速切断工况。再加装电气阀门定位器后可以按照模拟信号4-20Ma比例调节。

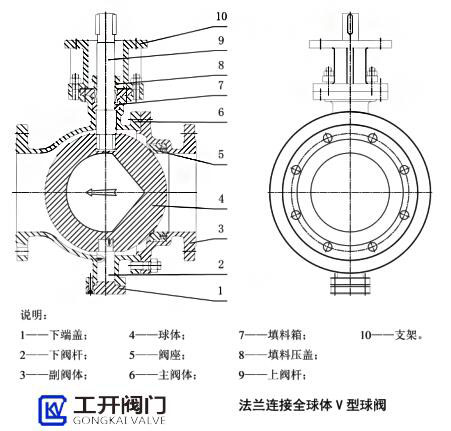

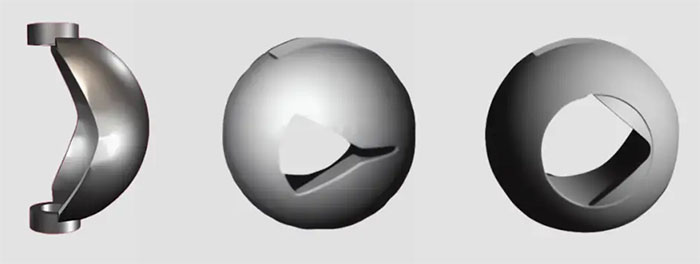

   四、防堵性能好。阀芯采用1/4半球形，配合单侧阀座结构。介质内有固体颗粒时不会像普通0型球阀发生中腔堵塞情况。V形球和阀座之间是无间隙回转具有很大的剪切力，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。另外还有全球形阀芯的V型球阀，其更适合高压工况，可以有效减小高压差时球芯的变形。其采用单阀座密封或双阀座密封结构。双阀座密封的V型球阀多用于洁净的介质流量调节，有颗粒的介质会造成中腔堵塞危险。

   五、V型球阀为固定球结构，阀座用弹簧加载，沿流道方向可以移动。可以自动补偿阀芯磨损，延长使用寿命。弹簧有六角弹簧，波形弹簧，碟簧，圆柱压缩弹簧等。当介质有细小杂质时，需要对弹黄加密封圈防护，避免弹簧进去杂质失效。对于双阀座密封的全球形阀芯型球阀，则采用浮动球结构。
   六、当有防火防静电要求时，阀芯采用金属硬密封结构。填料用柔性石墨等耐高温材料，阀杆上有密封台肩。在阀体,阀杆，球体间采取导静电措施。符合GB/T26479耐火结构和GB/T12237防静电要求。
   七、V型球阀按照球芯密封结构的不同，有零偏心结构，单偏心结构，双偏心结构，三偏心结构。常用的结构是零偏心式。采用偏心结构可以在开启时使阀芯快速脱离阀座，减少密封圈磨损，延长使用寿命。关闭时可以产生一个偏心力，增强密封效果。
   八、陶瓷球阀也有V形球芯结构。耐磨性能好，同时也耐酸碱腐蚀，更适用于含有颗粒1质的调节控制。衬氟球阀也有V形球芯结构，用于酸碱腐蚀性介质调节控制。V型球阀的应用范围越来越广泛了。
