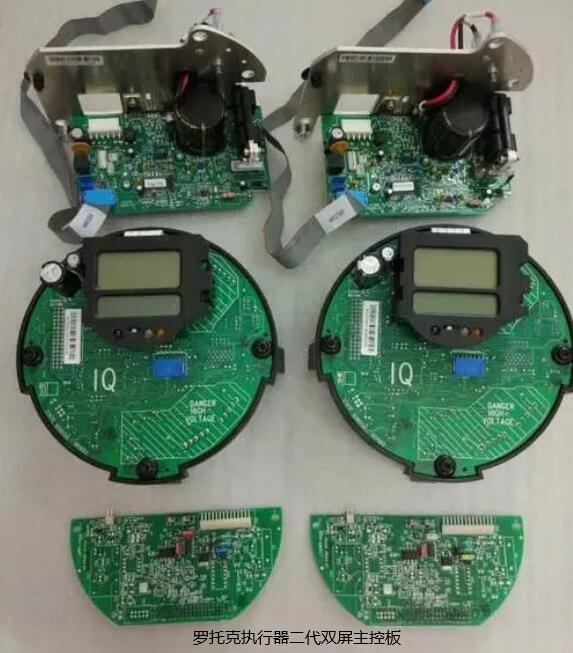

控制板接线方法：
1、 电源接线：控制板需接受电源输入才能工作。在接线时，需将交流电源的两个电源线分别连接到交流电源输入端，注意接线顺序不可反。
2、电机接线：控制板的主要作用是控制电机的启动、停止、正转、反转等参数，因此电机接线也非常重要。对于三相电机，需根据电机型号选择对应的接线方式。常见的Y/△启动方式是将电机接线箱中的三根电线先分别连接成Y形，再通过三根接线线与控制板连接。对于单相电机，控制板的接线方式则相对简单，只需要将电机两根电线与控制板接线端子分别对应连接即可。
3、控制器接线：控制器是控制板接口的重要组成部分。控制器的输入接口可以接受控制信号，从而控制电机的启动和停止。其中，常用的控制器接口类型包括：模拟电压信号输入、数字量输入、频率控制信号输入等。 开关型电动球阀-开关量，电动调节型通风蝶阀-模拟量。

电动阀门执行器行程控制器 多圈编码器是具有10位（12位）多圈绝对值编码器是专门为执行器行业和自动化行业研制开发的，可测量和记忆角度的绝对位置，在量程范围内旋转角度和旋转圈数信息具有唯一性。

采用SSI接口（同步串行接口）传输单圈角度和多圈圈数值（UART可选配），该编码器12位单圈最大分辨率为4096（0.087度），多圈最多可记忆4096圈，单5V工作电压，掉电不丢失信号（不需要电池供电，机械记忆），机械零位可任意设定。抗干扰能力强，抗震、防尘。
基本工作原理
该编码器属于精密光电、磁混合编码器，它集精密机、电、光、磁技术于一体。单圈角度由磁性编码器完成，多圈圈数通过6只光电编码盘记忆，所以编码器记忆的是绝对位置信息，无论编码器上电与否，编码器都能记忆量程范围内的任何角度和圈数。 6只编码盘记忆的是格雷码信息，通过CPU转换成自然二进制码输出。
主要参数

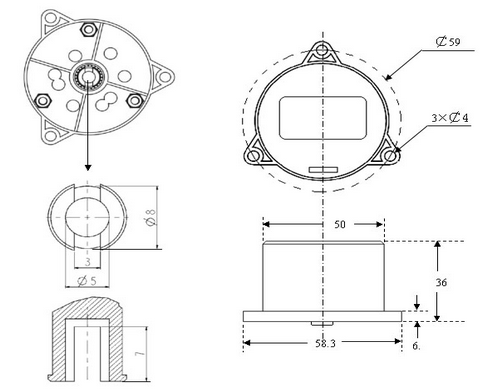

电动执行机构配件 18位智能多圈编码器 BM18A-L50 阀门电动装置。掉电不丢失信号（不需要电池供电，机械记忆），机械零位可任意设定。抗干扰能力强，抗震、防尘。电动执行机构配件 18位智能多圈编码器 BM18A-L50 阀门电动装置

电路接口

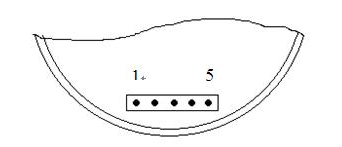

信号输出采用5芯扁排线连接，信号线排序如图3所示。引脚定义见表1。

图信号输出定义示意图

表1 编码器信号输出排线引脚定义

电动阀门（电动蝶阀/电动球阀/电动闸阀等）主控板与编码器连接，在接线中，应根据连接方式和电压级别，将编码器输出端的线缆插头插入到控制器的相应端口中。对于编码器的A、B两个信号，常见的接线方式是差分输出和单端输出。差分输出需要将A、A#和B、B#分别连接到控制器的两个输入通道，而单端输出只需将A、B两个信号连接到控制器的输入通道即可。在接线过程中，还应注意编码器的电源接线。如果编码器没有自带电源，需要外接电源进行供电。通常，编码器的电源连接线应与控制器的电源连接线分别连接到电源模块上。
