Modbus slave软件模拟子设备接入DTU设备——硬件环境配置

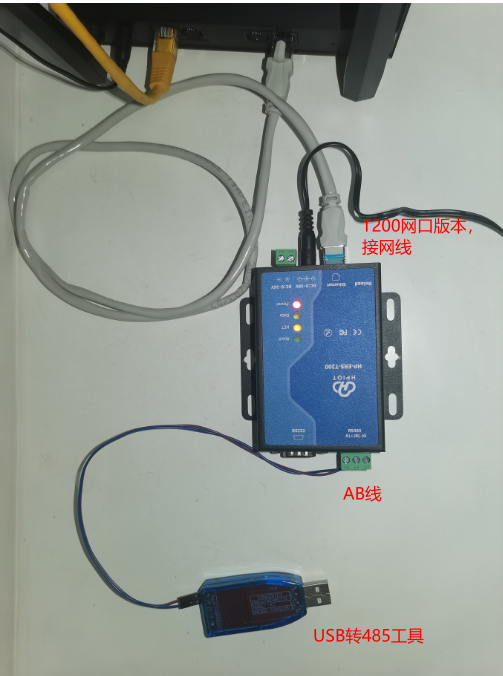

如图：（Modbus协议，Modbus设备，物联网，电动阀门，硬件环境配置）

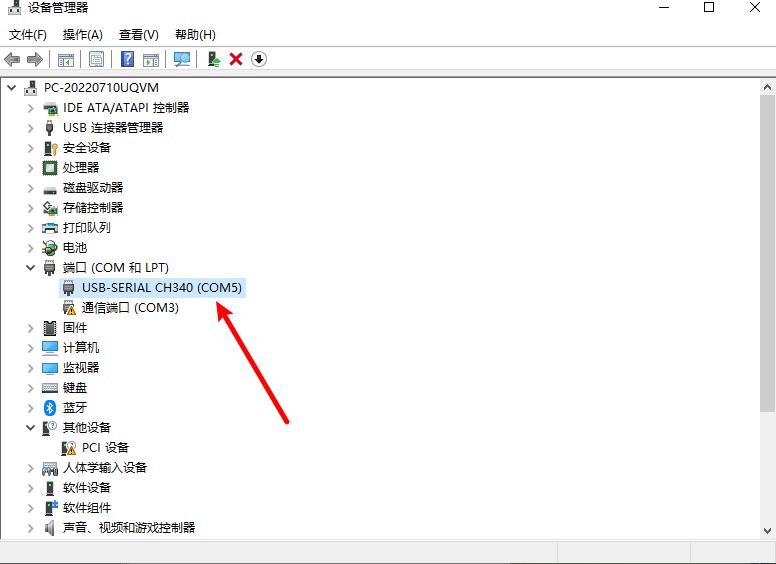

USB转485接口工具插入电脑后，查看端口占用情况，我的电脑情况如下：

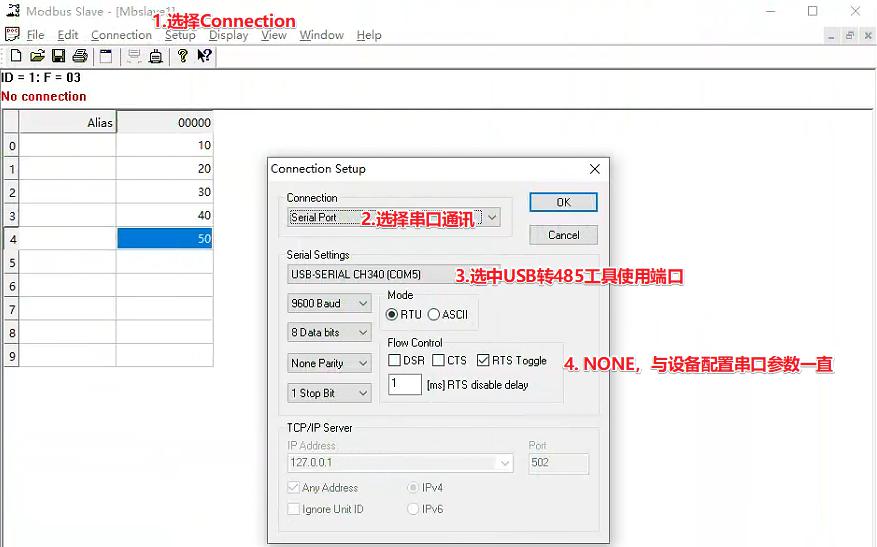

上面USB转485工具使用的端口是COM5， Modbus Slave 仿真模拟器 模拟Modbus子设备，配置如下：（ PS：此处设置的串口参数，必须和网关设备RS485的串口参数一致。 ）

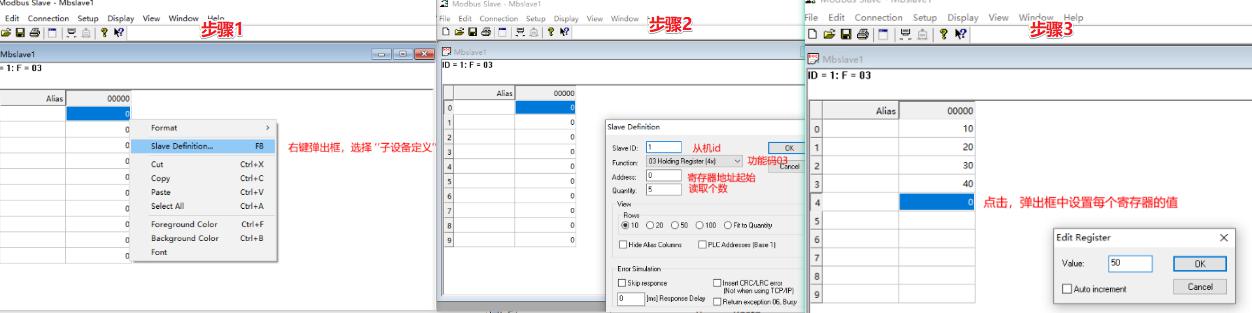

然后设置寄存器，以及寄存器的值。演示案例设置了0-4 、5个寄存器，值分别设置为 10-50，如下图所示：

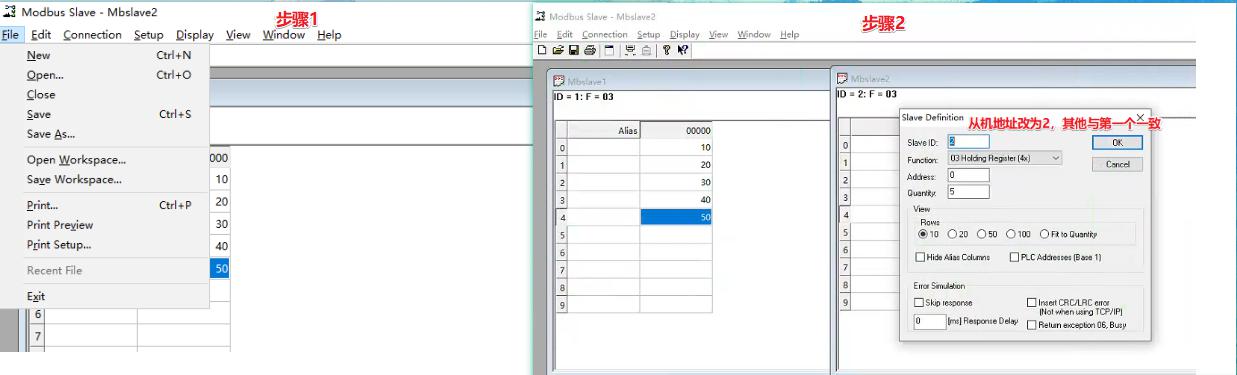

平台为了演示多个子设备的情况，因此按照上面的再增加一个子设备的配置，如下：

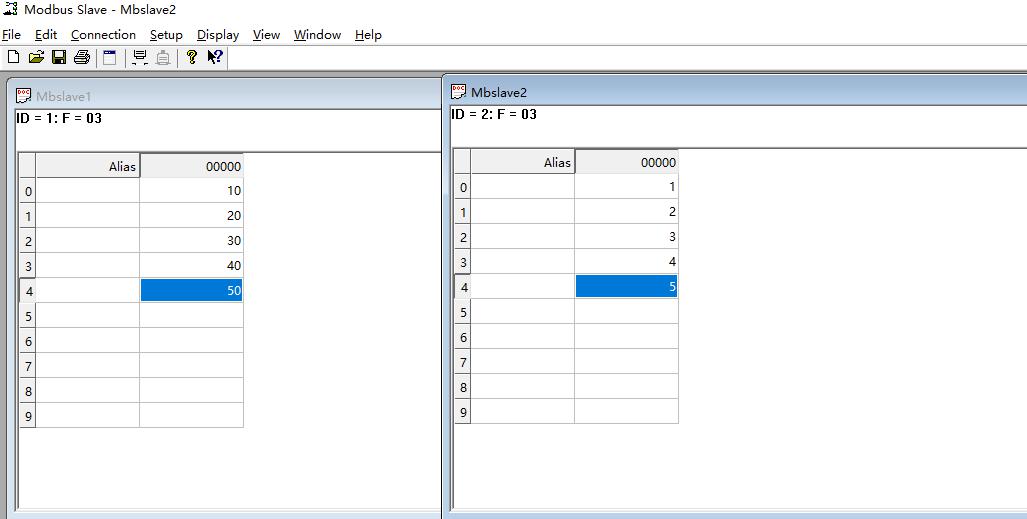

最终配置如下：
