蒸汽疏水阀的安装位置及选型原则
2025/5/20 11:32:56 点击：
一、疏水阀的安装位置
①饱和蒸汽管（包括用来伴热的蒸汽管)的末端或最低点。
②长距离输送的蒸汽管的中途;对于饱和蒸汽的蒸汽管的每个补偿弯前或最低点;立管的下部。
③蒸汽管上的减压阀和控制阀的阀前。
④蒸汽管不经常流动的死端且又是最低点处,如公用物料站的蒸汽管的阀门。
⑤蒸汽分水器、蒸汽分配罐或管、蒸汽减压增湿器、扩容器的低点以及闪蒸罐的水位控制处。
⑥蒸汽加热设备;夹套、盘管的凝结水出口。
⑦经常处于热备用状态的设备和机泵;间断操作的设备和机泵以及现场备用的设备和机泵的进汽管的最低点。
⑧其他需要疏水的场合。
二、 蒸汽疏水阀选型原则
1、疏水阀选型一般原则
a.能及时排除凝结水（有过冷要求的除外)。
b.尽量减少蒸汽泄漏损失。
c.工作压力范围大,压力变化后不影响其正常工作。
d.背压影响小,允许背压大（凝结水不回收的除外)。
e.能自动排除不凝性气体。
f.动作敏感,性能可靠、耐用,噪声小,抗水击、抗污垢能力强。
g.安装方便、容易维修。
h.外形尺寸小,重量轻,价格便宜。
i.具体的选型参数如下:
•疏水阀的类型（工作特性);
•疏水阀的容量（凝结水排量);
•疏水阀的最大使用压力;
•疏水阀的最高使用温度;
•正常工况下疏水阀的进口压力;
•正常工况下疏水阀的出口压力（背压);
•疏水阀的阀体材料;
•疏水阀的连接管径（配管尺寸);
•疏水阀的进口、出口的连接方式。

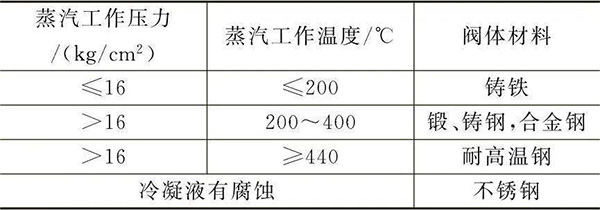

2、阀体的材料选择在不同的使用条件下,应选择不同的阀体材料,主要是以蒸汽的压力和温度来选取阀体材质（表)。
3、其他注意事项
a.选疏水阀时,应选择符合国家标准的优质节能疏水阀。这种疏水阀在阀门代号S前都冠以“C”,其使用寿命大于8000h,漏汽率小于3%,有关疏水阀性能应以制造厂说明书或样本为准。
b.在负荷不稳定的系统中,如果排水量可能低于额定最大排水量15%时,不应选用脉冲式疏水阀,以免在低负荷下引起蒸汽泄漏。
c.在凝结水一经形成,必须立即排除的情况下,不宜选用脉冲式和波纹管式疏水阀（二者均要求有一定的过冷度),可选用浮球式ES型和ER型等机械型疏水阀,也可选用圆盘式疏水阀。
d.对于蒸汽泵、带分水器的蒸汽主管及透平机外壳等工作场合,可选用浮球式疏水阀,必要时可选用热动力式疏水阀,不可选用脉冲式和恒温型疏水阀。
e.热动力式疏水阀有接近连续排水的性能,其应用范围较广,一般都可选用,但最大允许背压不得超过入口压力的50%,最低进出口压差不得低于0.05MPa。
f.间歇工作的室内蒸汽加热设备或管道,可选用机械型疏水阀。
g.机械型疏水阀在寒冷地区不宜在室外使用,否则应有防冻措施。
h.疏水阀的选型要结合安装位置考虑:
•疏水阀安装位置低于加热设备,可选任何类型的疏水阀;
•疏水阀安装位置高于加热设备,不可选用浮桶式,可选用双金属式疏水阀;
•疏水阀安装位置标高与加热设备基本一致,可选用浮筒式、热动力式和双金属式疏水阀。
i.对于易发生蒸汽锁的蒸汽使用设备,可选用倒吊桶式疏水阀或安装与解锁阀（安装在疏水阀内的强行开阀排气的装置)并用的浮球式疏水阀。
j.管路伴热管道、蒸汽夹套加热管道,各类热交换器、散热器以及一些需要根据操作要求选择排水温度的用汽设备,可选用温度调整型等热静力型疏水阀。要求用汽设备恒温的可选用温度调整型疏水阀。
k.要选择适宜疏水量的疏水阀,如果选用的排水量过大致使阀门动作频繁,会降低疏水阀的寿命。
