目录
一、产品应用
二、工作原理
三、产品结构图
四、技术参数
五、安全注意事项
六、安装与拆卸

一、产品应用
 气动角座阀可用广泛应用于多种行业的流体控制，包括啤酒饮料、制药及医疗设备、食品加工、橡胶机械、有机和无机化工，清洗消毒高温灭菌、纺织印染和漂白、发泡机械、水处理装置、水处理等行业，适用介质为水、液体、中性气体、水蒸汽、轻微腐蚀气体及液体。

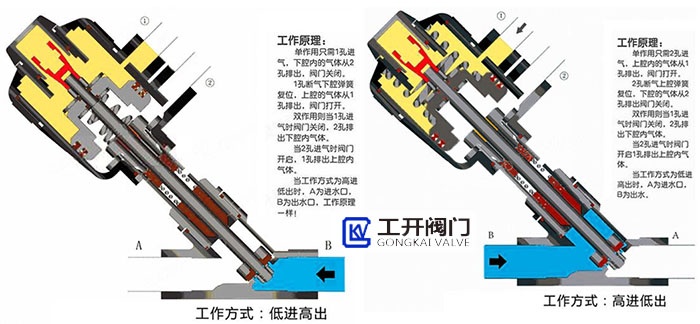

二、工作原理
1.单作用工作原理：
在未输入压缩空气给气缸时，由于弹簧力的作用，阀门处于常闭或（常开）位置；当压缩空气进入气缸内，气源压力推动活塞并且克服弹簧力后运动从而使阀门开启（关闭）。

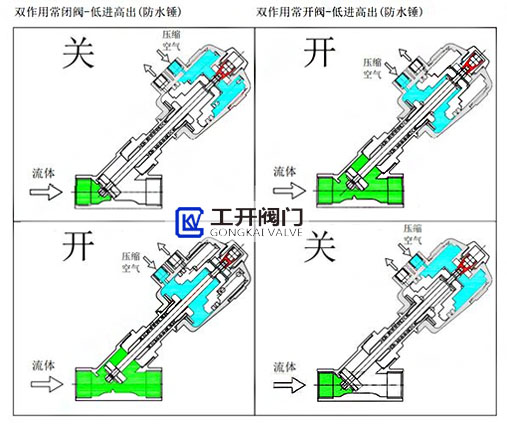

2.双作用工作原理：
当压缩空气进入气缸内从下向上推动活塞运动，使阀门开启；反之压缩空气从上向下推动活塞运动，使阀门关闭。

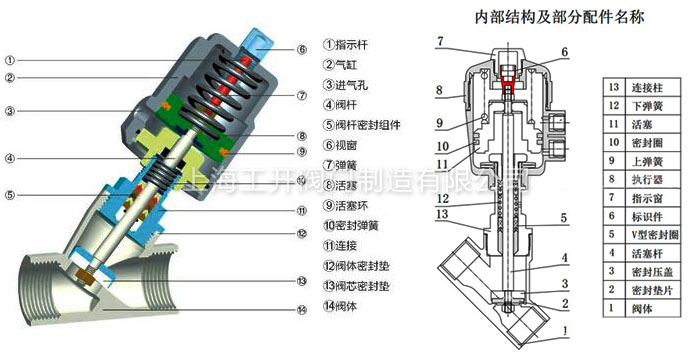

三、产品结构图

四、技术参数
规格：螺纹式、快装、焊接：G1/2"-2"
法兰式：DN15-DN100
阀体材质：螺纹式、快装、焊接：不锈钢304、316
法兰式：不锈钢304、316执行器材质：PA、不锈钢
密封材质：PTFE
粘度：max.600mm2/s
介质温度：-10℃~+180℃环境温度：（PTFE-20 ℃～180 ℃）（PPL-20 ℃～220 ℃）
控制介质：中性气体、空气
安装：可根据需要安装，最好使执行机构朝上
适用介质：水、气体、液体、酒精、油、燃料、盐溶液、碱溶液、有机溶液，蒸汽。

五、安全注意事项
在安装使用本阀前，请确认您的使用环境及操作条件符合本说明之要求。因错误使用产品或盲目操作导致的任何问题，需自行负责。
1.安装使用中注意防漏检查。
2.管路内能高温流体时，不要触碰阀门，以免烫伤。
3.执行器气源要求保证干燥清洁。
4.检查气源压力值在许可范围内并锁定（0.3-0.8Mpa）
5.检查环境温度在许可范围内（-10 ℃～80 ℃）
6.检查介质温度在许可范围内
（PTFE-20 ℃～180 ℃）（PPL-20 ℃～220 ℃）
7.观察指示杆是否正常

六、安装与拆卸
1.根据具体条件选择阀门安装方向。
2.普通型安装方式为：介质高进低出；如介质流动上图所示。
3.防水锤安装方式为：介质低进高出；介质流动如上图所示。
4.安装阀门时主管路应清理干净，确保介质无杂质或焊渣，以免损坏阀芯，造成泄漏。
5.安装焊接阀门时，请先将执行器卸离阀体。
6.选择适当调节范围的调压表。确保气源容量及压力范围足够。7.检查各连接处保证密封完好。
8.检修或更换阀芯密封垫时，拆卸阀体与连接请在常温、阀门开启的状态下进行，以避免对接头螺纹造成损坏。
9.安装时请在阀体和接头的螺纹上涂少量螺纹专用润滑脂，然后拧紧。
