ZJHM气动套筒调节阀是气动多弹簧薄膜执行机构和低流阻套筒阀组成，以压缩空气为动力源，以气缸为执行器，并借助于电气阀门、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，进而实现对工业系统中压力、温度、流量、液位等参数的调节。
ZJHM气动套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构。流道呈S流线性，整体具有工作 平衡、允许压差大、流量特性精确、噪音低等特点。特别适 用于流量大，阀前后压差较大、泄露要求不搞的场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0 、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196- +560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流 量特性有直线、等百分比特性。
ZJHM气动套筒调节阀特点：
1、采用平衡型芯、不平衡力小，允许压差大，稳定性好。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、结构简单，套筒互换性强，拆装方便，装拆维修方便。
4、阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比，额定流量系数增大。
5、 执行机构采用多弹簧结构，高度减少。重量减轻。
6、 ZJHMV型波纹管密封型调节阀，对移动的阀杆形成了的密封。
7、 ZJHMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合

ZJHM气动套筒调节阀主要性能参数

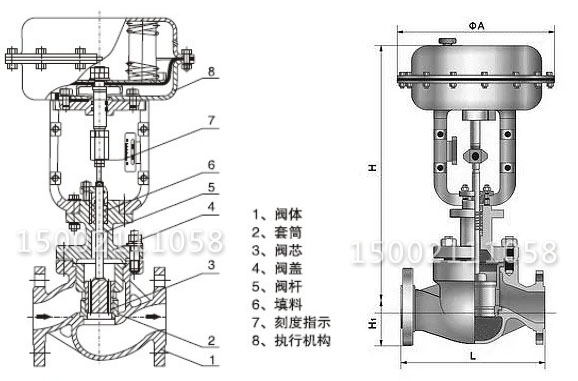

ZJHM气动套筒调节阀主要零部件材质

ZJHM气动套筒调节阀主要零外形及连接尺寸

声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
