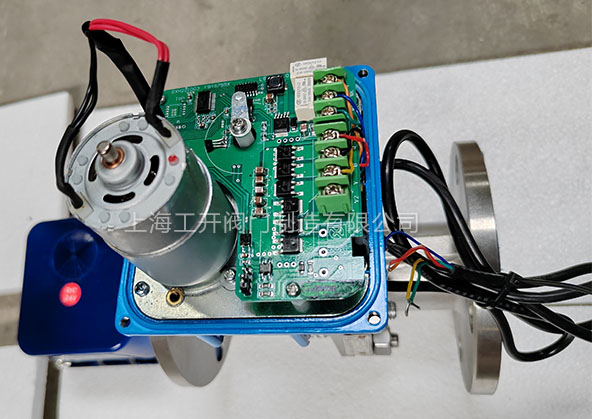

GXHLK-SG(F)系列电动不锈钢球阀316L-DC24V-IP66执行器具有良好的防护等级(I66),执行器运行带有自我保护系统,执行器和阀体拆装方便,阀体采用全通径、流量大、流通阻力小、不堵渣。

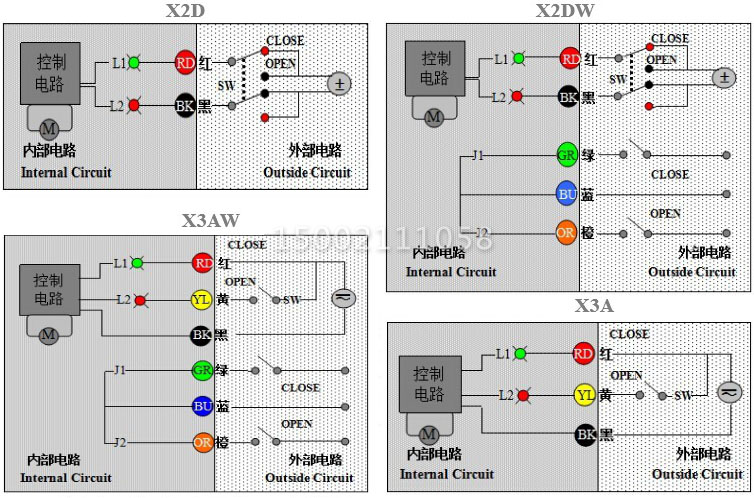

接线原理图:
1、X2D(直流二线一控)一接线原理:这 款为直流电源,包括DC6、12、 18、24V 等电压可选, 控制线为红、黑两色,SW和OPEN相连阀门开启, 到位后并保持,同时红色指示灯亮起。SW和CLOSE 连接阀门关闭,到位后并保持,同时绿色指示灯亮起。 直流:红线接正,黑线接负。
2、X2DW(直流二线-控带信号反馈)一接线原理:这 款为直流电源,包括DC6、12、18、24V 等电压可选, 控制线为红、黑色,SW和OPEN相连阀门开启,到 位后并保持,同时红色指示灯亮起及执行器给出到位 无源反馈信号。SW和CLOSE连接阀|门关闭,到位 后并保持,同时绿色指示灯亮起执行器给出到位无源 反馈信号。直流:红线接正,黑线接负。
3、X3A(交直流三线-控) -接线原理:这款为交直流 通用电源,包括DC6、12、18、24、36V 和AC6、12、 18、24、 36V及AC110V、220、 380V 等电压可选,控制 线为红、黑和黄三色,黄线与SW相连阀门开启,到 位后并保持,同时红色指示灯亮起。黄线与sw断开 阀门关闭,到位后并保持,同时绿色指示灯亮起。直 流:红线接正,黑线接负。
4、X3AW (交直流三线- -控带信号反馈) -接线原理. 这款为交直流通用带信号反馈。包括DC6、12、18、 24、36V和AC6、12、 18、24、36V及AC110V、220、 380V等电压可选,控制线为红、黑和黄三色,还有绿、 蓝和橙三根为反馈信号输出线。黄线与sw相连阀门 开启,到位后并保持,同时红色指示灯亮起及执行器 给出到位无源反馈信号。黄线与sw断开阀门关闭, 到位后并保持,同时绿色指示灯亮起执行器给出到位 无源反馈信号。直流:红线接正,黑线接负。
5、X3AF(低电平)-接线原理:直流三线-控负极控制, 包括DC12、24V 电压可选,控制线为红、黑和黄三色, 黄线与SW相连阀门门开启,到位后并保持,同时红色 指示灯亮起。黄线与SW断开阀门关闭,到位后并保 持,同时绿色指示灯亮起。直流:红线接正,黑线接 负。
6、X3AFW(高电平带信号反馈) -接线原理:直流三线 -控负极控制及带反馈信号,包括DC12、24V电压可 选,控制线为红、黑和黄三色和绿、蓝和橙三根反馈 信号输出线。黄线与Sw相连阀门开启,到位后并保 持,同时红色指示灯亮起及执行器给出到位无源反馈 信号。黄线与SW断开阀门关闭,到位后并保持,同 时绿色指示灯亮起及执行器给出到位无源反馈信号。 直流:红线接正,黑线接负。
7、X3B(交直流三线二控)-接线原理: 这款为交直流通 用电源,包括DC6、12、 18、24、36V 和AC6、12、18、 24、36V及AC110V、220、 380V 等电压可选,控制线为 红、黑和黄三色,SW与红线连接时阀门呈关闭状态, 同时绿色指示灯亮起。SW与黄线连接时阀门呈开启状 态, 同时红色指示灯亮起。
8、X3BW(交直流三线二控带信号反馈) -接线原理: 这款为交流电源,包括DC6、12、18、24、36V和AC6、 12、18、24、36V及AC110V、220、380V等电压可选, 控制线有红、黑和黄三色,还有绿、蓝和橙三根为反 馈信号输出线。黑线为电源共用线,红线接住电源时 阀门呈关闭状态,同时绿色指示灯亮起执行器给出到 位无源反馈信号。红线断开,黄线接住电源时,阀门 同时开启到位后并保持,同时红色指示灯亮起及执行 器给出到位无源反馈信号。
9、X4 (交直流四线- -控) - 接线原理:这款为交直流通 用型,包括DC6、12、18、24、36V和AC6、12、18、 24、36V 及AC110V、220、 380V 等电压可选。共有四 根线,红与黄各两根,两根黄线相连阀门开启,到位 后并保持,同时红色指示灯亮起。两根黄线断开阀|门 关闭,到位后并保持,同时绿色指示灯亮起。交直流 通用,两根红线接电源,黄线为阀|开关控制线。
10、X4W (交直流四线-控带信号反馈) -接线原理:这款 为交直流通用带反馈信号型。包括DC6、12、18、24、 36V和AC6、12、 18、24、36V 及AC110V、220、380V 等电压可选,控制线共有七根,红与黄各两根为电源 和控制作用。绿、蓝和橙三根为反馈信号输出线。两 根黄线相连阀|门开启,到位后并保持,同时红色指示 灯亮起及执行器给出到位无源反馈信号。两根黄线断 开阀门关闭,到位后并保持,同时绿色指示灯亮起及 执行器给出到位无源反馈信号。交直流通用,两根红 线接电源,黄线为阀门开关控制线。
声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
