防爆电动球阀-铸钢电动防爆球阀-电动法兰球阀-浮动式球阀-电动开关球阀-电动调节球阀-气动阀|电动阀|蝶阀|球阀|截止阀|闸阀|止回阀|上海工开阀门制造有限公司

防爆电动球阀-铸钢电动防爆球阀-电动法兰球阀-浮动式球阀-电动开关球阀-电动调节球阀

更新：2022/9/9 13:55:24 点击：

品牌：上海工开阀门
型号： Q941F-16C

产品介绍

防爆电动球阀Q941F是由电动执行机构与法兰式浮动球阀组成。执行器采用一体化设计，输入380V/220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动防爆球阀防爆等级为ExdⅡBT4、防护等级为IP67、可带现场控制装置。防爆开关型、防爆调节型。

电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。

防爆电动球阀是指球阀上的电动执行机构达到防爆标准，用于防爆场合，如液体或气体等化工行业的易燃易爆场所，以开启、关闭或调节阀门。防爆阀可分为本质安全型和防爆型两种。

Q941F防爆电动球阀主要性能规范

防爆电动执行器技术参数		Q941F防爆电动球阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	80N·M～3000N·M	公称压力	PN1.6、2.5、4.0、6.4MPa
任选功能	开关型、调节型	阀轴材质	不锈钢
动作范围	0～90°±5°	阀体材质	铸钢
电机	全封闭鼠笼式感应电机	球体材质	304/316/316L不锈钢
环境温度	-20℃～70℃	阀座密封	PTFE、PPL、金属密封
手动操作	机械离合机构	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
自锁装置	蜗轮、蜗杆机构提供自锁	适用介质	水、石油、粘性流体、浆料等
防护等级	Exd Ⅱ BT4 IP67	适用介质	水、石油、粘性流体、浆料等
输入信号	0-10，1-5VDC/4-20mA(智能型)	特点	连线简单，结构紧凑、阻力小、动作稳定

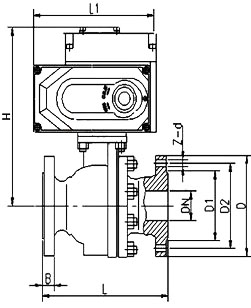

Q941F防爆电动球阀主要外形结构尺寸

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H、A		由于阀门密封选择及温度选择不同，执行器尺寸需根据实际配置，该尺寸可咨询凯利科公司技术部。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
A1	标准型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30

声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
