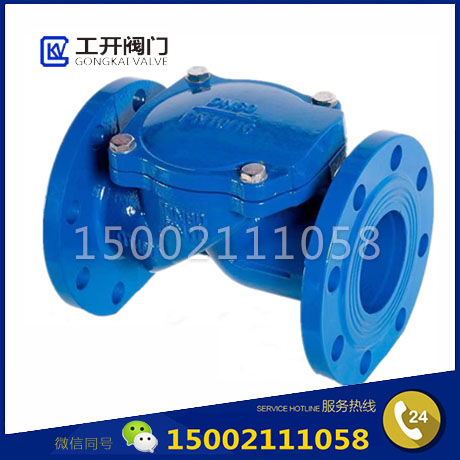

H44X橡胶瓣止回阀-HC44X橡胶瓣止回阀-SFCV止回阀
更新：2022/7/29 13:33:09 点击：
- 品牌： 上海工开阀门
- 型号： H44X、HC44X、SFCV，HC44X-16Q
产品介绍
橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。
H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
产品特点：HC44X橡胶瓣止回阀的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，HC44X橡胶瓣止回阀结构简单、保养、维修、运输均很方便。
HC44X橡胶瓣止回阀的性能参数
| 口径 | DN40-DN600 | ||
| 公称压力 | 1.0Mpa | 1.6Mpa | |
| 壳体试验压力 | 1.5Mpa | 2.4Mpa | |
| 密封试验压力 | 1.1Mpa | 1.76Mpa | |
| 介质温度 | ≤80℃ | ||
| 适用介质 | 清水、油品 | ||
| 阀体 、阀盖 | 球墨铸铁 | ||
| 弹簧 | 不锈钢 | ||
| 阀瓣 | 橡胶组合件 | ||

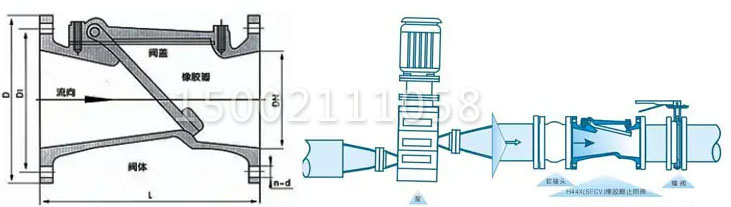

HC44X橡胶瓣止回阀的主要零外形及连接尺寸
| 公称通径 | L | H |
| 40 | 165 | 165 |
| 50 | 203 | 165 |
| 65 | 216 | 185 |
| 80 | 241 | 200 |
| 100 | 292 | 220 |
| 125 | 330 | 280 |
| 150 | 356 | 285 |
| 200 | 495 | 340 |
| 250 | 622 | 395 |
| 300 | 698 | 445 |
| 350 | 787 | 505 |
| 400 | 914 | 565 |
| 450 | 978 | 615 |
| 500 | 978 | 670 |
| 600 | 1295 | 780 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
