ZAZP电动调节阀-ZAZP电动单座调节阀-ZAZP电动调节阀结构图
更新：2022/7/21 9:34:18 点击：
- 品牌： 上海工开阀门
- 型号： ZAZP-16/25C
产品介绍
电动调节阀由电动执行机构与各种的阀体(单座、双座、套筒)-ZAZ(P、N、M)型组配而成，而具备了各种调节阀的特点。
ZAZP电动调节阀以AC220V电源电压为动作力，接受统一标准信号0~10mA DC或4~20mADC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。按配用不同的执行机构可分为普通型和电子型两种。
ZAZP电动单座调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
ZAZP电动单座调节阀性能参数
| 名称型号 | ZAZP-16/25C 电动单座调节阀 |
| 类型(通道位置) | 二通式 |
| 流动方向 | 单向 |
| 适用介质 : | 蒸汽,油品,弱酸碱介质,空气 |
| 阀体 | 铸钢 |
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
| 压盖形式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 |
| 阀芯形式 | 单座式、套筒式、双导向式 |
| 流量特性 | 等百分比、直线性 |
| 执行器参数 | 电源电压：220V、380V、输入信号：4-10mA DC、4-20mA DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |

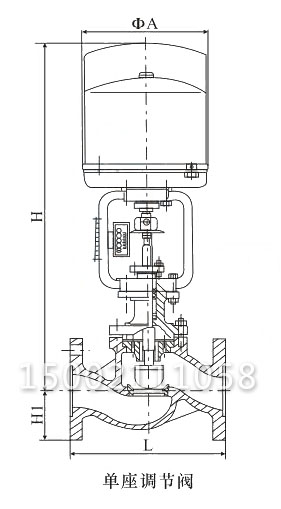

ZAZP电动单座调节阀主要零外形及连接尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 653 | 665 | 671 | 683 | 698 | 789 | 792 | 796 | 847 | 855 | 894 | 1156 | 1215 | |
| W | 460 | 460 | 460 | 460 | 530 | 530 | 530 | 530 | 630 | 630 | 630 | 630 | 630 | |
