青铜球阀-丝口青铜阀门-Q11F-16T
更新：2024/1/29 14:09:33 点击：
- 品牌： 上海工开阀门
- 型号： Q11F-16T
产品介绍
青铜球阀技术规范
公称压力: PN2.0MPa(≥DN65，1 .6MPa)
工作介质:水、非腐蚀性液体、非腐蚀非可燃气体、饱和蒸汽(≤0.6MPa)
工作温度: -10°C≤t≤120°C
管螺纹标准:符合ISO228标准

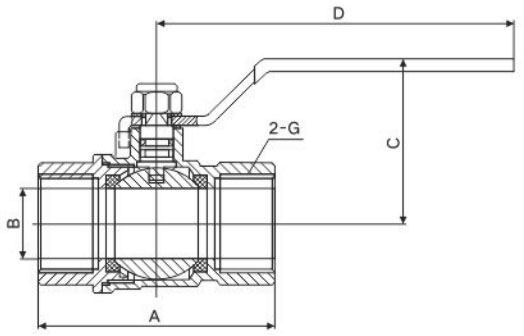

| DN(mm) | NPS(in) | A | B | C | D | G |
| 15 | 1/2 | 52.8 | 14 | 41 | 98 | 1/2 |
| 20 | 3/4 | 63 | 19 | 44.5 | 98 | 3/4 |
| 25 | 1 | 72 | 23.5 | 55 | 110 | 1 |
| 32 | 1-1/4 | 80 | 30 | 61 | 140 | 1-1/4 |
| 40 | 1-1/2 | 90.6 | 37 | 66 | 140 | 1-1/2 |
| 50 | 2 | 106 | 46.5 | 75 | 155 | 2 |
| 65 | 2-1/2 | 132.4 | 56 | 92 | 190 | 2-1/2 |
| 80 | 3 | 151 | 68.5 | 106 | 230 | 3 |
| 100 | 4 | 190.5 | 85 | 117.5 | 230 | 4 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
