J61Y焊接截止阀-J61Y电站截止阀-高压截止阀J61Y-170V
更新：2022/9/7 13:30:57 点击：
- 品牌： 上海工开阀门
- 型号： J61Y-170V
产品介绍
J61Y高温高压截止阀焊接式，适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质，适用介质为：水、油品、蒸汽等。
J61Y焊接截止阀也称为电站截止阀，电站截止阀与其他截止阀产品相比的特点是高温高压，采用自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
J61Y高温高压截止阀焊接式结构特点：
1、采用无中法兰夹箍销轴式，内螺纹和键链接，中法兰螺栓连接等结构。
2、阀体，阀盖机械加工全部在自动线上完成，具有重量轻，加工精度高等特点。
3、阀座，阀瓣密封面均彩钴基硬质合金等离子喷焊而成，耐磨，抗擦伤性能好。
4、阀杆表面经抗蚀氮化处理。
5、可安装在管道的任何位置上。≤ DN80介质向从下往上流（正流＂低进高出＂），≥DN100介质流向从上往下流（逆流＂高进低出＂）
J61Y高温高压截止阀主要性能规范
| 产 品 型 号 | 公称压力PN(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | |||
| 壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J61H/Y-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸气油品 |
| J61H/Y-200 | 20 | 30 | 22 | / | / | / | ||
| J61H/Y-250 | 25 | 38 | 28 | / | / | / | ||
| J61H/Y-320 | 32 | 48 | 36 | / | / | / | ||
| J61Y-P54/100V | P54/100V | 30 | 22 | 10 | / | / | ≤540 | 蒸气 |
| J61Y-P54/140V | P54/140V | 38 | 28 | 14 | / | / | ||
| J61Y-P54/170V | P54/170V | 48 | 36 | 17 | / | / | ||
| J61Y-P55/100V | P55/100V | 38 | 28 | / | 10 | / | ≤555 | |
| J61Y-P55/140V | P55/140V | 48 | 36 | / | 14 | / | ||
| J61Y-P55/170V | P55/170V | 53 | 39 | / | 17 | / | ||
| J61Y-P57/100V | P57/100V | 48 | 36 | / | / | 10 | ≤570 | |
| J61Y-P57/140V | P57/140V | 55 | 40 | / | / | 14 | ||
| J61Y-P57/170V | P57/170V | 60 | 44 | / | / | 17 | ||
| 零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固件 |
|
J61H型 J961H型 |
25WCB | 25WCB | 铬不锈钢铬钼铝钢氮化 | 铬不锈钢铬钼铝钢氮化 | 铬不锈钢 |
柔 性 石 墨 |
铝 青 铜 |
可 锻 铸 铁 |
优质碳钢 铬钼钢 |
|
J61Y型 J961Y型 |
25WCB | 25WCB | 铬不锈钢铬钼铝钢氮化 | 25 | 硬质合金 | ||||
| J61Y-P54型J961Y-P54型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38CrMoAIA |
12Cr1MoV | 硬质合金 | ||||
| J61Y-P55型J961Y-P55型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38CrMoAIA |
12Cr1MoV | 硬质合金 | ||||
| J61Y-P57型J961Y-P57型 |
12Cr1MoV WC9 |
12Cr1MoV WC9 |
20Cr1Mo1VA 38CrMoAIA |
12Cr1MoV | 硬质合金 |

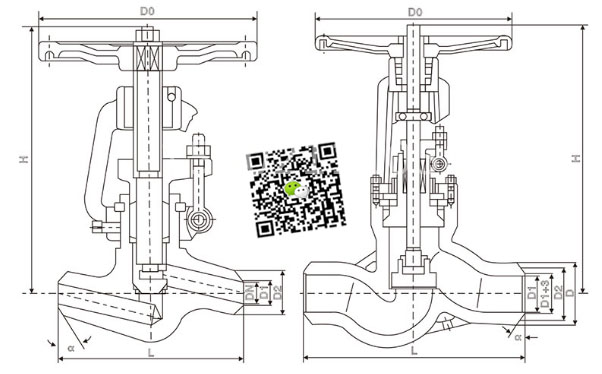

J61Y高温高压截止阀主要外形及连接尺寸
| 公称通径DN | 主要外形尺寸和连接尺寸(mm) | 重量(kg) | |||||||
| L | D1 | D2 | D3 | α | H | Do | |||
| J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V | |||||||||
| 10 | 120 | 12 | 25 | / | 37.5 | 185 | 140 | 2.8 | |
| 15 | 150 | 17 | 36 | / | 37.5 | 247 | 200 | 7.5 | |
| 20 | 135 170 | 22 | 42 | / | 37.5 | 248 | 200 | 9 | |
| 25 | 135 170 | 26 | 42 | / | 37.5 | 248 | 240 | 9.5 | |
| 32 | 170 180 | 31 | 44 | / | 37.5 | 248.5 | 280 | 15 | |
| 40 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 | |
| 50(1) | 250 | 50 | 82 | / | 32 | 450 | 320 | 60 | |
| 50(2) | 320 350 | 50 | 82 | / | 32 | 450 | 320 | 64 | |
| 65 | 370 260 | 69 | 100 | 110 | 32 | 669 | 400 | 74 | |
| 80 | 400 430 470 | 84 | 108 | 130 | 32 | 669 | 450 | 112.5 | |
| 100 | 455 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 | |
| 注：DN50为两种结构 | |||||||||
| J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V | |||||||||
| 10 | 120 | 120 | 12 | 28 | / | 37.5 | 189 | 140 | 3 |
| 15 | 150 | 150 | 17 | 40 | / | 37.5 | 250 | 200 | 9 |
| 20 | 135 170 | 135 170 | 22 | 46 | / | 37.5 | 252 | 200 | 11 |
| 25 | 135 170 | 135 170 | 26 | 46 | / | 37.5 | 254 | 240 | 13 |
| 32 | 170 180 | 170 180 | 31 | 49 | / | 37.5 | 254 | 280 | 17 |
| 40 | 230 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 |
| 50(1) | 250 | 250 | 50 | 90 | / | 32 | 453 | 320 | 68 |
| 50(2) | 320 350 | 320 350 | 50 | 90 | / | 32 | 455 | 320 | 72 |
| 65 | 370 260 | 370 260 | 69 | 104 | 110 | 32 | 630 | 400 | 83 |
| 80 | 400 430 470 | 400 430 470 | 84 | 110 | 140 | 32 | 672 | 450 | 118 |
| 100 | 455 560 | 455 560 | 107 | 148 | 170 | 32 | 761 | 500 | 185 |
