Y型拉杆伸缩过滤器-球墨铸铁伸缩法兰过滤器-Y型伸缩过滤器

更新:2024/7/4 10:09:40      点击:
  • 品牌:   上海工开阀门
  • 型号:   YSTF-16Q
  • 在线订购
产品介绍

    Y型拉杆伸缩过滤器是Y型过滤器与伸缩接头组合,主要用于高层建筑、多层建筑或工厂内给排水配管,通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端,便于清除杂物或安装拆卸以保证阀类或设备之正常使用。
    Y型拉杆伸缩过滤器工作原理:安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。球墨铸铁伸缩法兰过滤器型号YSTF-16Q、SGL41H-16Q。

公称通径DN(mm) DN50-DN300
压力范围 0.6~5.0(150Lb~600Lb)
连接方式 法兰式
工作温度 -40℃-450℃
阀体材质 球墨铸铁、碳钢、不锈钢等
滤网材质 SS304、SS316、纤维烧结毡、金属烧结网
过滤精度 一般固体 1~20 目、一般液体 30~80 目、一般气体 100~400 目
适用介质 水、污水、气体、酸碱、食品化学溶济、腐蚀性化学液体

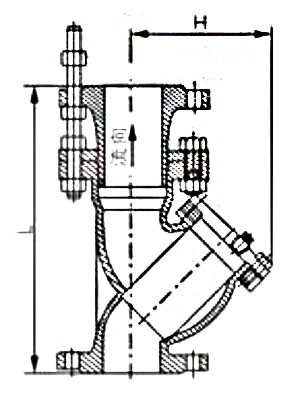

Y型拉杆伸缩过滤器结构尺寸

公称通径DN(mm) DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
L 300 350 400 450 500 550 650 775 900
H 130 165 195 230 300 335 420 500 580

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
