硫化机专用切断阀/橡胶硫化机切断阀/气动二位切断阀ZSC-403R(ZMC-403R)/ZSC-402R(ZMC-402R属气动执行器类,它按照调节仪表的信号切断或切换介质(空气、水和蒸汽),以满足系统对压力,温度,流量等工艺参数的要求,是一款精密铸造不锈钢切断阀,多用于没有调节要求,只作开关动作,
关闭时不允许泄漏的各种工业生产过程的自控和遥控系统中。
上海工开阀门生产的气动二位切断阀,采用多弹簧执行机构,低流阻大容量不锈钢阀体、超长精密导向的可调节双重填料密封、高强度滚压及镀铬阀杆、日本大金密封材料等新工艺、新材料,是替代进口同类产品用于橡胶轮胎氮气硫化、蒸汽硫化或其它工业苛刻使用环境下的理想产品。具有体积小、重量轻、密封性能可靠、寿命长、易于维修和防爆等优点, 能胜任在氮气硫化上使用。其主要性能指标均达到同类进口阀门水平。因此广泛应用于关闭时不允许泄漏的各种 工业生产过程和遥控系统中,尤其适用于 各种规格的液压轮胎硫化机、石油、化工、 油田、造纸等。

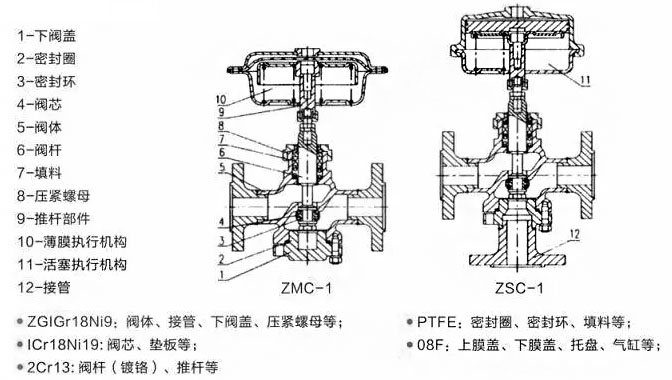

基本结构和工作原理:
ZMC或ZSC型气动二位切断阀,由气动薄膜(活塞)执行机构和切断阀两部分组成,当无信号输入时,执行机构由于弹簧预紧力,使阀芯关闭阀座,当输入350KPa空气信号压力时,由活塞所产生的推力作用于托盘推动阀杆向下动作,使阀芯关闭下阀座,以实现管道内流动介质的切换或切断。
本产品执行标准:HG/T3236-1989《橡胶机械用气动二位切断阀》适用于采用JIS(日本工业标准)、API(美国石油学会标准)或DIN(联邦德国工业标准)的法兰连接系统。
ZMC/ZSC型气动二位切断阀安装与维护
1、产品安装使用前必须核对使用现场的要求是否符合本产品铭牌所规定的条件。
2、压缩空气必须清洁干净,管道内注意把杂物清除干净,避免杂物卡住阀芯,引起阀门不能动作或泄漏。本产品一般要求直立安装。
3、介质流向一般要求按箭头方向安装。因工艺需要,介质流向可反向或底进,但要选用ZSC型气动二位切断阀系列,信号压力要增大至500KPa。
4、使用过程中如发现阀杆、填料函处渗漏,可把压紧螺母旋紧便可,如无改善,即检查阀杆是否被碰伤或更换填料。
5、更换填料时,先把执行机构与阀体拆卸分开,拆下下阀盖或接管,拧松压紧螺母,取出阀杆便可更换填料。
橡胶硫化机切断阀ZSC/ZMC性能规范
公称压力 | 1.6MPa、4.0MPa |
公称通径 | 15 20 25 32 40 50 65 80 |
讯号压力 | 0.25~0.35MPa |
工作温度 | -20~+300℃ |
工作介质 | 氮气、液体、蒸汽、气体 |
换向时间 | ≤0.2秒-≤0.5秒 |
ZMC/ZSC型气动二位切断阀外形结构及连接尺寸
声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
