EX防爆电动丝扣球阀-Q911F防爆型不锈钢螺纹球阀-精小型防爆电动三片式球阀
更新：2022/8/25 9:49:57 点击：
- 品牌： 上海工开阀门
- 型号： Q911F-16P
产品介绍

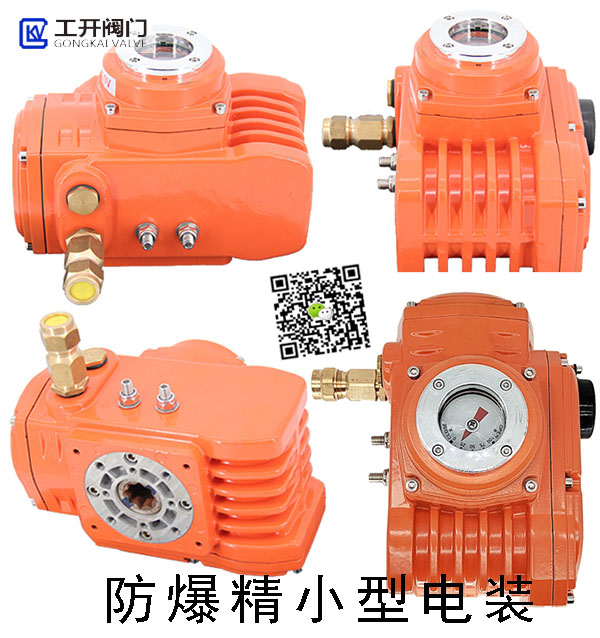

EX防爆电动丝扣球阀Q911F由防爆精小型电动执行机构与丝扣球阀组合而成，是一种专门应用于易燃易爆工况的电动防爆阀门。防爆电动球阀上的电气元件要求都做防火、防静电处理，且都达到防爆标准，防爆等级为ExdⅡBT4(CT6)、防护等级为IP67。电动防爆球阀输入相关电源信号即可控制阀门开关，输入4-20mA信号及220V电源即可控制球阀运转进行比例调节，达到对管路中介质流量大小、压力、温度等参数的自动化控制，广泛应用于天然气、污水、燃气、煤矿、化工等防爆场合。
防爆电动球阀是指球阀上的电动执行器达到防爆的标准，使用在要求防爆的场合中，如液体或气体等化工行业易燃易爆的地方，用于阀门的开启、关闭或调节。防爆阀门可分为有本安型和隔爆型两种，本安型用的是直流电机，防爆型用的交流电机，操作人员既能在控制室内远距离对阀门进行控制，也能在现场进行操作。
防爆电动丝扣球阀性能规范
| 公称通径 | DN15～DN100(mm) |
| 公称压力 | PN1.0、1.6、2.5、6.4MPa |
| 连接形式 | 内螺纹 |
| 驱动方式 | 防爆电源驱动，可带手动装置，精小型电装 |
| 电源电压 | AC220V、AC380V（其他定制DC24等） |
| 动作范围 | 0～90° |
| 结构形式 | 三片式球阀 |
| 阀体材质 | 碳钢、不锈钢304、316、316L |
| 信号反馈 | 有源信号、S无源信号 |
| 动作时间 | 30S-60S（可定制快开） |
| 适用温度 | -29～180°C(增强四氟乙烯)、-29～300°C(对位聚苯) |
| 适用介质 | 液体、油、空气和腐蚀性介质等 |
| 控制方式 | 开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制) |

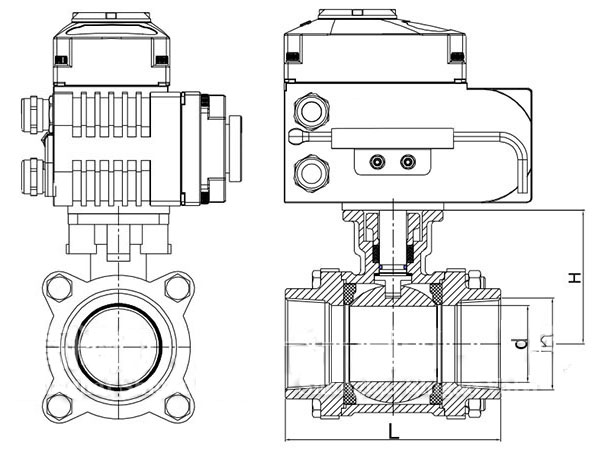

Q911F防爆电动丝扣球阀主要外形及连接尺寸
| DN | in | d | L | H |
| 15 | 1/2" | 15 | 75 | 72 |
| 20 | 3/4" | 20 | 80 | 82 |
| 25 | 1" | 25 | 90 | 90 |
| 32 | 1-1/4" | 32 | 110 | 95 |
| 40 | 1-1/2" | 38 | 120 | 105 |
| 50 | 2" | 50 | 140 | 113 |
| 65 | 2-1/2" | 63.5 | 185 | 149 |
| 80 | 3" | 76 | 205 | 159 |
| 100 | 4" | 100 | 225 | 165 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
