青铜闸阀-丝口青铜阀-Z15W-16T
更新：2024/1/29 14:01:06 点击：
- 品牌： 上海工开阀门
- 型号： Z15W-16T
产品介绍
青铜闸阀技术规范
公称压力: PN1 .6MPa
工作介质:水、非腐蚀性液体、饱和蒸汽(≤0.6MPa)
工作温度: -20°C≤t≤150°C
管螺纹标准:符合ISO228标准

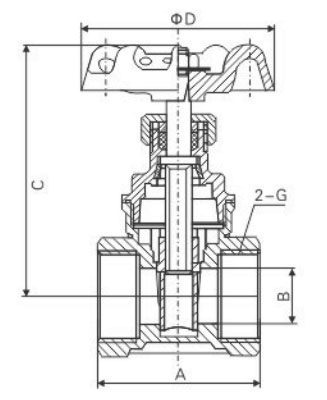

| DN(mm) | NPS(in) | A | B | C | D | G |
| 15 | 1/2 | 43 | 12.7 | 71 | 54 | 1/2 |
| 20 | 3/4 | 46 | 16 | 76 | 54 | 3/4 |
| 25 | 1 | 49 | 20 | 86 | 60 | 1 |
| 32 | 1-1/4 | 52 | 26 | 99 | 68 | 1-1/4 |
| 40 | 1-1/2 | 56.5 | 32 | 109.5 | 72 | 1-1/2 |
| 50 | 2 | 64 | 43 | 130.5 | 80 | 2 |
| 65 | 2-1/2 | 80 | 52 | 160 | 100 | 2-1/2 |
| 80 | 3 | 83 | 63.5 | 486.5 | 110 | 3 |
| 100 | 4 | 101.5 | 84 | 227.5 | 125 | 4 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
