青铜止回阀-丝口青铜阀-H14W-16T
更新：2024/1/29 14:11:20 点击：
- 品牌： 上海工开阀门
- 型号： H14W-16T
产品介绍
青铜止回阀技术规范
公称压力: PN1 .6MPa
工作介质:水、非腐蚀性液体(≤0.6MPa)
工作温度: -10°C≤t≤100°C
管螺纹标准:符合ISO228标准

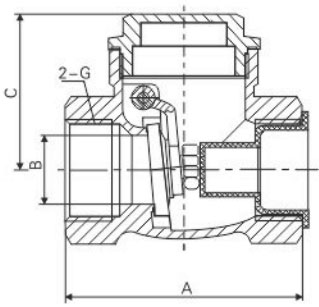

| DN(mm) | NPS(in) | A | B | C | G |
| 15 | 1/2 | 48 | 13 | 34 | 1/2 |
| 20 | 3/4 | 59 | 17 | 40.5 | 3/4 |
| 25 | 1 | 68 | 23 | 46 | 1 |
| 32 | 1-1/4 | 78 | 30 | 51.5 | 1-1/4 |
| 40 | 1-1/2 | 88 | 35 | 57.5 | 1-1/2 |
| 50 | 2 | 105 | 45 | 68.5 | 2 |
| 65 | 2-1/2 | 130 | 63 | 85.5 | 2-1/2 |
| 80 | 3 | 147 | 75 | 95.5 | 3 |
| 100 | 4 | 180 | 93 | 116.5 | 4 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
