防护闸阀-Z45T-16Q-铜芯防护暗杆闸阀-人防闸阀-铜芯防护消防
更新：2022/8/10 9:06:49 点击：
- 品牌： 上海工开阀门
- 型号： Z45T-16Q
产品介绍
Z45T-16Q防护闸阀的主体材质采用球墨铸铁QT450，密封面堆焊铜合金，驱动方式为手动，连接方式为法兰式。是楔式单闸板闸阀的一种。广泛用于排水、煤气、电力、石油、轻纺、冶金、化工以及城市建设等行业，在水、油品、蒸汽类介质的管道上做启闭用。
人防防护暗杆闸阀工作原理：转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用
人
防防护暗杆闸阀的优点：密封面采用铜合金，使用寿命长。流体阻力小。开闭较省力。介质流向不受限制，不扰流、不降低压力。形体简单，结构长度短，制造工艺性好，适用范围广。
人
防防护暗杆闸阀的缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。外形尺寸较大，开启需要一定的空间，开闭时间长。
Z45T-16Q防护闸阀性能参数
| 零件名称 | 材料 |
| 阀体、阀盖 | 球墨铸铁QT450 |
| 闸板 | 球墨铸铁QT450+堆焊铜合金 |
| 密封圈 | 铜合金 |
| 阀杆螺母 | 青铜 |
| 阀 杆 | 2Cr13 |
| 填 料 | 浸油石棉盘根 |
| 手轮 | 铸铁 |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 |
| 适用温度 | ≤80° |
| 连接方式 | 法兰式 |

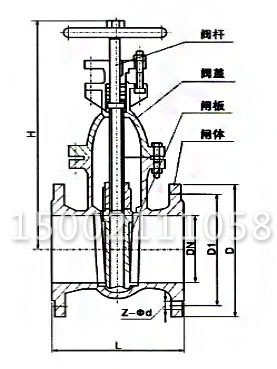

Z45T-16Q防护闸阀主要零外形及连接尺寸
|
公称通径 DN(mm) |
尺寸(mm) | |||||||
| L | D | D1 | D2 | b-f | Z-d | H | D0 | |
| DN40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 245 | 165 |
| DN50 | 178 | 160 | 125 | 100 | 20-3 | 4-18 | 286 | 180 |
| DN65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 320 | 180 |
| DN80 | 203 | 195 | 160 | 135 | 22-3 | 4-18 | 373 | 200 |
| DN100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 428 | 200 |
| DN125 | 250 | 245 | 210 | 185 | 24-3 | 8-18 | 513 | 240 |
| DN150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | 582 | 240 |
| DN200 | 292 | 335 | 295 | 265 | 26-3 | 8-23 | 730 | 320 |
| DN250 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 897 | 320 |
| DN300 | 356 | 440 | 400 | 368 | 28-3 | 12-23 | 1032 | 400 |
| DN350 | 381 | 500 | 460 | 428 | 30-3 | 16-23 | 1170 | 400 |
| DN400 | 406 | 565 | 515 | 482 | 32-3 | 16-25 | 1330 | 500 |
| DN450 | 432 | 615 | 565 | 532 | 32-3 | 20-25 | 1460 | 500 |
| DN500 | 457 | 670 | 620 | 585 | 34-3 | 20-25 | 1650 | 720 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
