Q44F/Q44H三通L型球阀-三通球阀-不锈钢三通球阀-法兰式三通球阀
更新：2022/7/12 10:01:49 点击：
- 品牌： 上海工开阀门
- 型号： Q44F，Q44H
产品介绍

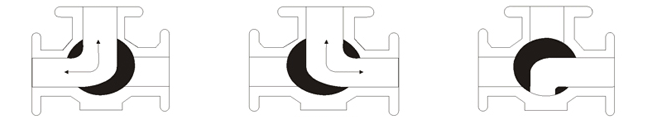

三通球阀可分为L形和T形，L形（Q44F/Q44H）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F/Q45H）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。
三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
Q44F/Q44H三通L型球阀主要连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
L型三通球阀性能参数
| 型号 | Q44F-16C、Q44F-25C、Q44F-40C、Q44F-16P、Q44F-25P、Q44F-40P |
| 适用温度（℃） | PTFE≤150℃ PTL≤300℃ |
| 适用介质 |
C：水、蒸汽、油品等 P：硝酸类；R：醋酸类 弱腐蚀性介质 |
| 阀体、阀盖 | WCB、CF8 |
| 球体 | WCB+Hcr、CF8 |
| 阀杆 | 2Cr13、CF8 |
| 阀座 | PTFE 、PPL等 |
| 填料 | PTFE |

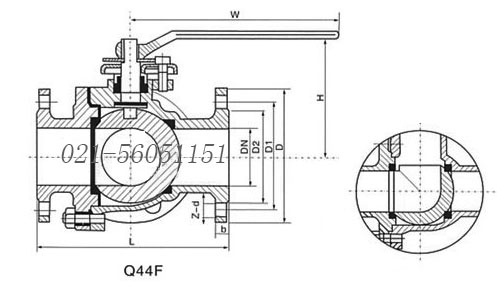

L型三通球阀主要零外形及连接尺寸
| 型号 |
公称通径 DN(mm) |
尺寸(mm) | |||||||||
| L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
|
Q44F-16C Q44F-16P Q44F-16R |
15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
| 20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
| 25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
| 40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
| 50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 | |
| 65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | |
| 80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | |
| 100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | |
| 125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | |
| 150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | |
| 200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | |
| 250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | |
| 300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 | |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站http://www.cpxx.cn，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
