低温紧急切断阀(DJ64IF-40、DJ66IF-40P)适用于低温贮槽上切断流通介质,特别是在出现火情故障时能及时切断介质。广泛用于LNG、液态乙烯及其它低温介质,具有体积小、重量轻、密封可靠、紧急切断迅速可靠和防静电的特点。
低温紧急切断阀主要技术参数: 公称压力:4.OMPa 公称通径:20mm~200mm 强度试验压力:6.4MPa 气密性试验压力:4.0MPa 反向密封试验压力:0.4MPa 气缸气源压力:0.4~0.6MPa 适用介质:L02、LN2、LAr、LNG、L.C2H4等 使用温度:-196℃~+70℃ 紧急切断温度:+70士5℃ 紧急切断时间:<2秒 连接形式:法兰JB/T82.1-94或(HG/T20592-2009)、承插焊
低温紧急切断阀主要零件材料: 阀体、阀盖、阀瓣、阀杆:不锈钢 填料:PTFE 阀瓣密封圈:PTFE 或PCTFE 气缸、支架:铸铝
低温紧急切断阀结构特点: ●低温截止阀加上带弹簧复位的气动执行机构,在气缸部位加装安全附件(易熔塞); ●阀本体部分利用手动低温截止阀的结构,密封面上作必要的改进,使其更适用于紧急切断的使用要求; ●执行器部分为单气缸活塞机构,动作平稳可靠; ●阀门的复位力来自一高品质的压缩弹簧; ●若无法正常向阀门提供驱动气源时,可用阀门的手动装置启闭阀门,不致影响整个系统的正常工作。
低温紧急切断阀工作原理: 在正常的情况下,利用活塞上部弹簧的压力,推动活塞向下运动,继而带动活塞杆和阀杆向下,使阀顶密封面和阀座密封面紧密贴合,实现阀门的关闭;当向气缸充压后,活塞压缩弹簧向上运动,带动活塞杆和阀杆向上,将阀顶抬高,阀门开启; 当阀门处于开启位置,正常工作时,若环境温度升高至70土5℃时,安装在气缸处的易熔塞熔化,气缸泄压,弹簧推动活塞向下运动,带动阀杆和阀顶向下,迅速关闭阀门,阻止介质继续流动,防止危险发生或扩大。
低温紧急切断阀使用维护说明: 阀门宜存放在干燥室内,阀门应轻放,产品表面不得有任何碴、碰、划伤等缺陷; 安装时应注意介质的流动方向,由阀顶上方向下流动; 焊接时,用手轮将阀门开启,使阀顶密封面与阀体密封面脱离,防止焊接产生的高热传导给密封副造成变形损坏; 管道安装好后,应吹除干净; 气缸气源接头处接管为小6×1或小12×1(DN125以上)的铜管或不锈钢管

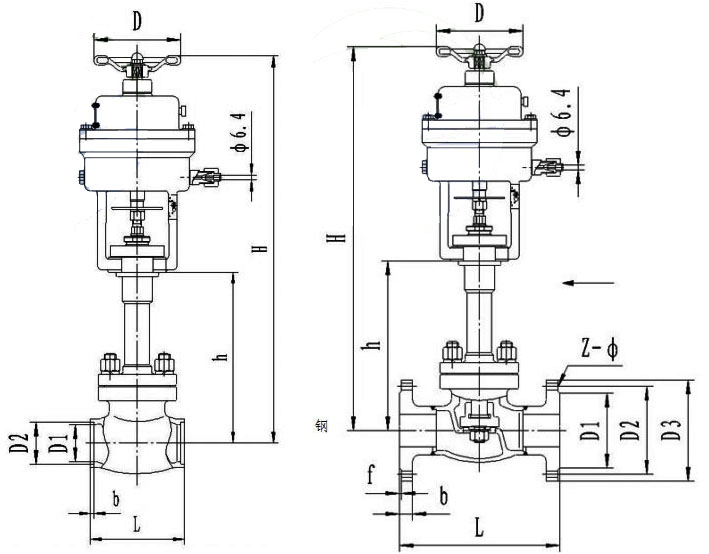

低温紧急切断阀DJ64IF-40P主要外形连接尺寸:
(DJ66IF-40P)
