电动活塞式调流调压阀为活塞式结构，活塞式控制阀调节机构应为曲柄滑块机 构，关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴 向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰 连接，法兰连接尺寸、结构长度符合相应GB的要求。 活塞式多功能控制阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封 圈等主要部件组成。 活塞式控制阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导， 能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允 许气蚀系数应不大于0.4。 活塞式控制阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反 馈信号调控阀门，保持出水压力的恒定。 活塞式控制阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。 活塞式控制阀在正常运行工况下，无卡阻和有害振动现象，确保设备安全可靠运行。 使用寿命不小于30年。
活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在最大工作压差和动水启闭运行工况下，保证整体抗推力安全可靠，不发 生有害的振动。活塞式控制阀驱动方式为电机驱动。电机驱动装置应具有良好的防水 性能，应动作灵活、安全可靠，手动操作力矩满足国家标准。活塞式控制阀的电动装 置包括电机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指 示机构和手动电动转换装置。 活塞式控制阀的电动装置采用机电-体化设计，配置现地操作控制箱。传动装置 有以下性能: 1、阀门过载保护; 2、阀门行程保护; 3、手动/电动切换装置; 4、 阀门开度位 置指示装置; 5、阀门开、关触点，触点接线的引出应满足就地及远方控制室的要求。
活塞式多功能控制阀产品优势： 1、线性度好：由于阀体内部采用特殊结构设计，对于流体的流量控制特性具有良好的线性度，即使在第—个10%行程中仍具有良好的流量控制效果。 2、抗气蚀、抗震动：充分利用流体动力学原理进行流道设计，消除汽蚀和震动现象对管网的损伤，大大提高阀门和管道的使用寿命。 3、工作可靠：合理设计的流道和密封型式，使该阀可以适用于含有泥沙等小颗粒杂质的流体，不会因杂物造成关闭不严而导致泄漏或控制失效。 4、高压消能：即使在高压差的情况下，该阀也能有效消除高压能，将高压减为低压，而且不会产生震动和气蚀现象，有效保证阀门的使用寿命。 5、选材精良：阀门的关键部位如阀座、挡块、导轨等部件均采用特殊的不钢筋材料制作，此材料耐磨、耐气蚀，硬度为普通不钢筋的三倍。 6、浮动阀座：阀座与锥体的连接采用特殊的硅胶粘合，粘性高，耐剪切．浮动阀座在密封时阀座产生自定心效果，使密封更可靠。 7、流体阻力小：该阀先进的结构设计，合理的流道分布，使整个阀门的压力损失降至影氐有利于节约整个管网的动力消耗。 8、操作扭矩小：阀门中的启闭件为套闸，其运动方向与主管流体流动方向一致，而且有效受力面积小，因此启闭阀门所需的操力矩也很小，驱动装置成本可大幅降低。 9、使用寿命长：阀门中主要密封为金属对属，密封可靠，抗流体冲蚀力强，不易被夹杂的垃圾损坏，加之大部分部件采用不锈钢制造，阀门的使用寿命大大提高。

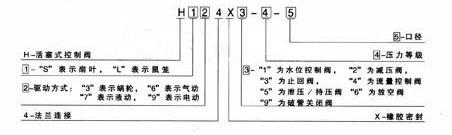

活塞式调流调压阀型号编制说明：

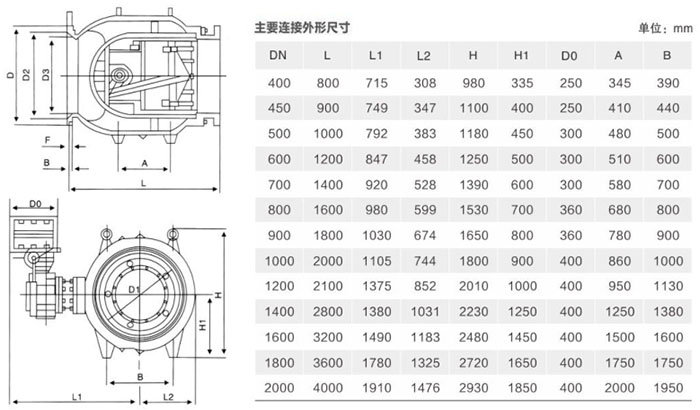

活塞式调流调压阀结构尺寸：
典型应用：建议阀前直管长度至少3～5倍阀门直径，下游直管长度至少5～10倍阀门的直径。 作放空阀时，如直接排空，应加强法兰；如不直接排空，应在下游提供一吸气口。
