冲量安全装置用在电站锅炉或受压容器上，防止介质压力超过允许以保证锅炉或曼压容器的安全。 冲量安全装置为脉冲安全阀、主安全阀配套使用，具有排放能力大调整方便，机械与电器双保护，安装维护方便等特点。 A49Y-10型高压冲量安全装置供蒸汽工作本装置供蒸汽工作作压力为P=3.92MOA;T<4500 的电站锅炉上使用防止锅炉内介质压力超过允许值，以保证锅炉安全运行。DN150应与冲量安全阀A49Y-10 DN25配套安装使用。

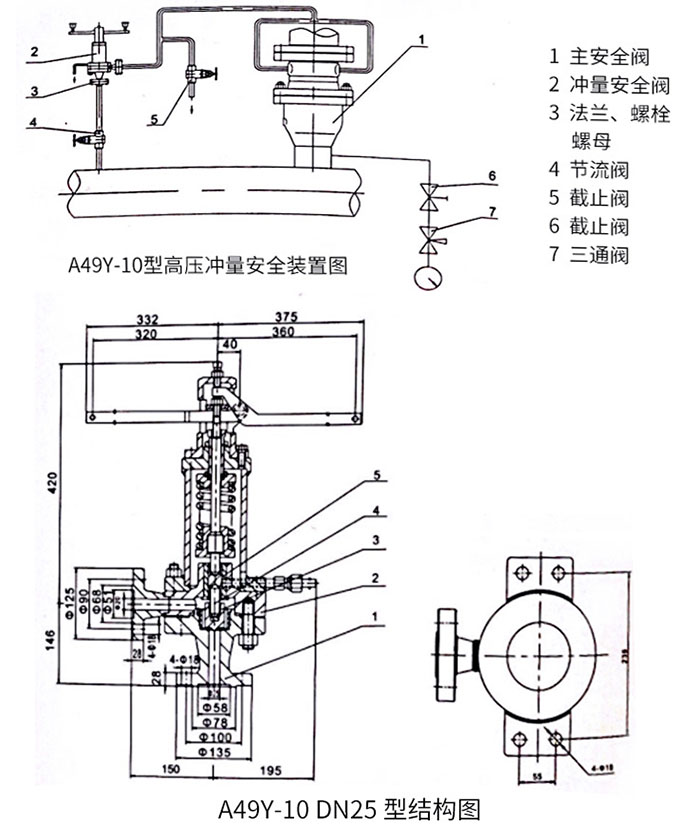

工作原理： 当介质压力低于整定压力时，脉冲安全阈在弹簧力(或重锤)的作用下密封，主安全阀在介质压力作用下密封;当介质压力超过整定压力脉冲安全阀开启，蒸汽进入主安全阀活塞室，使主安全阀开启，对外排汽;当压力降到回座值时，脉冲安全阀关闭，切断进入主安全阀活塞室的蒸汽，主安全阈在弹簧和介质作用力下自行关闭。 结构简述： 1、冲量安全装置如图所示，主要由脉冲安全闵、主安全阀、截止阀、节流阀等所组成。 2、脉冲安全阀为弹簧式或重锤杠杆式，通过调节弹簧压缩量或调整重锤在杠杆上的位置来调节安全装置的开启压力。脉冲安全阀还分别带有用来开启或关闭用的电磁铁，机械和电器动作互不干扰。 3、主安全阀结构如图所示，排汽端为法兰连接形式，它主要由阀体、缓冲阀、活塞室、阀瓣等零件组成。阀门采用压力自紧式密封结构，介质压力越高，密封性能越好，缓冲阀在主安全阀动作过程中起缓冲作用，避免密封面或阀瓣损坏。 4、脉冲安全阀上部带有开启和关闭电磁铁，关闭用电磁铁平时可以不通电，但当阀门密封面泄漏时，可长期通电使阀门密虾，或当机械调整回座压力过低时，接通电源促使阀舞回座，以获得较高的回座压力
安装说明： 1、主安全周应与冲量安全阅配套安装使用。冲髓安全阀引出管与主安全阀的入口管之间应保持一段较长的距离.电接点压力表校安全阀 入口管之间的距离不得小于5倍主安全阀入口径，以免主安全阀动作时因排汽影响电接点压力表和冲量安全调工作组工性。 2、冲最安全阀安装前，必须将管路冲洗干净。 3、主安全阀与冲量安全阅必须垂直安装，主安全阀在安装焊接后要进行局部热处理。 4、主安全阀应紧固在构架上，该构架应能承受主安全阀排汽时产生的反作用力，主安全阀的排汽管应有专门的吊架，避免排汽管的重量 与其它作用力作用在主安全调上及主安全阀与排汽管之间的连接法兰上在排汽管的最低点。应考虑疏水，以免主安全阀排汽时产生水击。主安全阀活塞室上部的三圈填料必须压紧，要压缩到填料压盖下平面与活寒上平面接触为止，然后用细铁丝固定好压紧螺栓，以免泄漏而造成主阀拒跳。 5、冲最安全阀与电磁铁一起装在一个专门的支架上，阀门上杠杆与电磁铁连接要灵活，不得有卡涩现象。冲盘阀应装在便于维修和调试灰尘少、空气干燥、无振动的地方，其环境温度不应高于70C，相对湿度不应超过80%。 6、为了保证弹簧式冲盘安安全阀动作自如，冲最安全阅回座杠杆头部的圆强部分与冲最安全闵阅杆端部的距高应调到:冲中建文王际行程+1MM(用护罩顶部M10紧固螺钉调之)。
