产品介绍

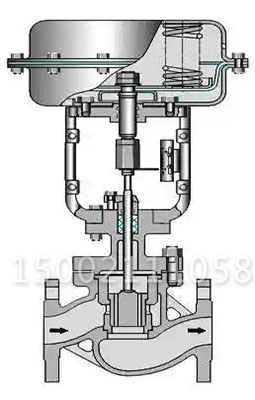

HCB气动笼式调节阀是一种压力平衡式的调节阀，阀体流体通道呈 S 流线型，还设有一个改善套筒周围流体平稳流动的导流翼，优点是压降损失小，流量大、可调范围广，流量特性曲线精度高，动态稳定性好，噪音低，空化腐蚀小，用于控制各种高温、低温的高压流体。
该调节阀配用多弹簧式薄膜执行机构，结构紧凑，符合IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。调节阀的泄漏量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92。

HCB气动笼式调节阀主要性能规范

公称通径		40	50	65	80	100	125	150	200
阀体型式		角型单座铸造球型阀
公称通径		40、50、65、80、100、125、150、200mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接型式	法兰连接	FF、RF、RJ、LG
	法兰标准	JIS B2201、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接标准	嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG16L)钛等
上阀盖	常温型	-17～+230℃
	伸长I型	-45～-17℃、 +230～+566℃
	伸长Ⅱ型	-100～-45℃
	伸长Ⅲ型	-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		高容量流量特性:等百分比特性(%)和线性特性(L)
		高精度流量特性:等百分比特性(%)和线性特性(L)
注：1、整体式和分离式套筒应根据公称通径、材料和工作温度而定
阀芯材料		不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

HCB气动笼式调节阀执行器技术参数

执行器型式	HA多弹簧薄膜执行机构、VP双作用气缸活塞执行机构
膜片材料	丁腈橡胶夹尼龙布
弹簧范围	20~100、80~240KPa
供气压力	140~400KPa
气源接口	RC1/4"
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

HCB气动笼式调节阀性能指标

泄漏量	金属阀座	小于阀额定容量的0.5%，符合ANSI B16.104-1976 II级
泄漏量	软阀座	小于阀额定容量的10-7，符合ANSIB16.104-1976Ⅵ级
回差	带定位器	小于全行程的1%
回差	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±5%
	—	注：采用标准的V型聚四氟乙烯填料
可调范围		50：1

HCB气动笼式调节阀Cv值和行程

Ⅰ、高容量阀芯
公称通径		40	50	65	80	100	150	200
阀座直径		40	50	65	80	100	150	200
额定Cv值	等百分比特性（％)	36	60	100	140	220	420	820
额定Cv值	线性特性（L)	40	75	110	150	240	435	850
额定行程		25		38			50	75

II、高精度流量特性阀芯（％)
公称通径		40			50			65			80			100			150			200
阀座直径		25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	10C	125	150	125	150	200
额定Cv值		11	17	24	17	24	44	24	44	68	4 4	68	99	68	99	175	175	275	360	275	360	650
等百分比	金属阀座	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△
线性	软阀座	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
额定行程		25						38									50			75

注：1、符号〇和△表示阀的规格范围。 2、符号△表示流量特性符合IEC534-1- 1976标准。

HCB气动笼式调节阀流量特性
